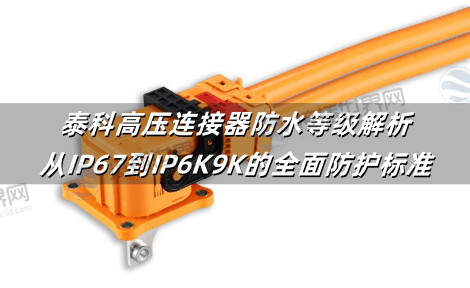

泰科高压连接器防水等级解析：从IP67到IP6K9K的全面防护标准

泰科高压连接器防水等级是评估其产品在恶劣环境中可靠性的核心指标，直接关系到电动汽车、充电设施及工业设备的安全运行。泰科电子(TE Connectivity)作为全球连接技术领导者，其高压连接器产品系列(如HVA 280、HVA 400等)普遍采用IP67、IP68及IP6K9K等防护标准，能够有效防止灰尘侵入和水分渗透。了解泰科高压连接器防水等级的具体含义、测试要求及应用场景，对于工程师正确选型和确保系统安全至关重要。

一. 防水等级标准体系与IP代码解析

泰科高压连接器防水等级遵循国际通用的IP(Ingress Protection)防护等级代码系统，该代码由两位数字组成，分别代表防尘和防水能力。

IP代码结构说明：

第一位数字(防尘等级)：范围0-6，数字越大防护越强。6表示完全防尘，是泰科高压连接器的常见等级。

第二位数字(防水等级)：范围0-9K，数字越大防护越强。7表示防浸泡，8表示防持续浸泡，9K表示防高温高压水喷射。

泰科常用防水等级：

IP67：可防护短暂浸泡。测试条件为在1米水深中浸泡30分钟，内部无有害进水。

IP68：提供高于IP67的持续浸泡防护。具体测试深度和时间由制造商规定，泰科通常标注为水下1米持续30分钟以上。

IP6K9K：这是泰科高压连接器(尤其用于发动机舱)的顶级防护等级。它不仅能完全防尘(IP6X)，还能承受80°C高温高压水的近距离、多角度喷射。

二. IP6K9K：泰科高压连接器的顶级防护标准

IP6K9K是泰科高压连接器防水等级中最严格的标准，专门针对汽车发动机舱等极端环境设计。

测试条件严苛性：

水温：80°C ± 5°C的高温热水，模拟汽车高压清洗工况。

水压：8,000-10,000 kPa(约80-100 bar)的极高压力，远高于普通清洗水压。

喷射角度与距离：从0°、30°、60°、90° 四个角度，在距离0.1-0.15米处对连接器进行喷射。

测试时间：每个角度持续喷射30秒，样品台以5 rpm转速旋转，确保全覆盖，总时长120秒。

通过标准：

测试后，连接器内部不得有任何水分渗入。

其绝缘电阻(在DC 500V下测量)必须大于1000 MΩ，确保电气性能未受影响。

三. 防水设计与密封技术

为实现高等级的泰科高压连接器防水等级，产品采用了多种先进的密封技术：

多层密封系统：

初级密封(线缆侧)：采用高强度弹性体密封圈或注塑成型密封体，确保线缆与连接器后盖之间的紧密连接，防止水汽沿线缆渗入。

次级密封(插合界面)：公母连接器插合时，通过硅橡胶或多材料复合密封圈的压缩变形，形成一道防水的物理屏障。这是实现IP67/IP68的关键。

三级密封(端子-绝缘体界面)：在端子与塑料绝缘体的压接处采用特殊设计或涂层，确保微观上的密封。

材料选择：

密封圈材料通常选择EPDM(三元乙丙橡胶) 或硅橡胶，这些材料具有良好的耐高低温性、耐老化和压缩永久变形特性。

连接器外壳采用PA66、PBT等高性能工程塑料，或铝合金压铸件，辅以特殊的防水涂层工艺。

四. 防水性能的测试与验证方法

泰科不仅宣称其防水等级，更通过一系列严格的测试来验证：

气密性检测(密封泄漏测试)：

这是生产过程中常用的快速检测方法。对连接器施加10-50 kPa的正压或负压，然后检测其压力变化或泄漏率。泰科内部标准通常要求泄漏率≤ 0.5 cc/min。

荧光追踪法：

一种更精确的失效分析手段。将连接器浸泡在含荧光剂的水溶液中，模拟涉水环境。测试后，在紫外线灯下检查连接器内部是否有荧光痕迹，可精确定位泄漏点。

电气性能验证：

防水测试后，必须进行电气性能验证，包括：

绝缘电阻测试：在DC 500V下，要求≥ 1000 MΩ。

耐压测试：施加AC 1500V/50Hz，持续1分钟，无击穿，漏电流< 2 mA。

五. 应用场景与选型指南

不同的泰科高压连接器防水等级对应不同的应用场景，正确选型至关重要：

IP67等级应用：

适用于可能遇到短暂浸泡或泼溅的环境。

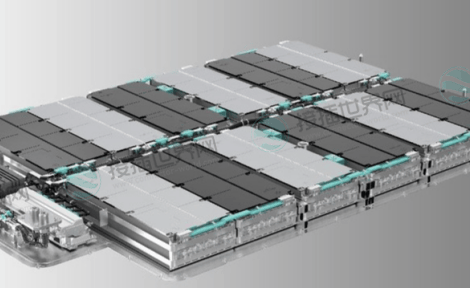

典型场景：新能源汽车的电池包内部、车厢内部的低压线束转接点、非直接暴露于高压清洗的部件。

IP68等级应用：

适用于需要长时间或更深水深防护的场景。

典型场景：车载充电机(OBC) 的接口、直流快充枪的信号连接器、户外工业设备的电源连接。

IP6K9K等级应用：

适用于最严苛的湿热、高压水冲洗环境。

典型场景：新能源汽车发动机舱内的所有高压连接点(如电机、逆变器接口)、商用车的底盘部位、工业清洗设备的电源接口。

选型建议：在选择时，不仅要看IP等级，还需考虑设备的实际使用环境。例如，位于车辆底盘可能频繁涉水的部件，应优先选择IP6K9K等级的连接器。

总而言之，泰科高压连接器防水等级是一个从设计、材料、工艺到测试的完整可靠性体系。从基础的IP67到顶级的IP6K9K，每一级提升都意味着更苛刻的测试条件和更精湛的密封技术。对于工程师而言，理解这些等级背后的具体含义和测试标准，是确保电动汽车和工业设备在雨淋、清洗、浸泡等复杂水文环境下安全、稳定运行的关键。在选择泰科高压连接器时，务必根据产品的实际应用场景，选择具有适当防水等级的产品，并严格遵循安装规范(如确保密封圈就位、锁紧机构到位)，才能真正发挥其设计的防护效能，保障整个系统的高度可靠性。
