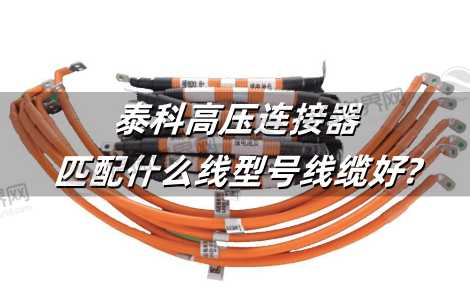

泰科高压连接器匹配什么线型号线缆好?专业选型指南

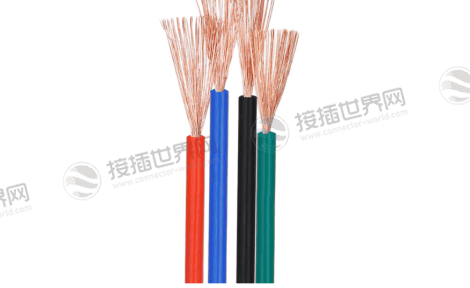

为泰科高压连接器选择合适的配套线缆至关重要，直接影响连接系统的性能和安全性，泰科高压连接器匹配什么线型号线缆好?接插世界网根据TE Connectivity官方技术规范，推荐使用符合ISO 6722、LV 112-3等国际标准的专用高压线缆，如FLRY系列薄壁线缆和FLR9Y系列厚壁线缆，这些线缆与泰科CSJ、HVP、HVA等系列连接器完美兼容，能够确保最优的电气性能和连接可靠性。

一、泰科官方推荐线缆类型与标准

泰科高压连接器作为新能源汽车和工业设备的关键组件，其对匹配线缆有明确的技术要求：

1. 符合ISO 6722标准线缆：适用于额定电压60V/600V AC的汽车用薄壁绝缘低压电缆，与泰科大多数高压连接器兼容。

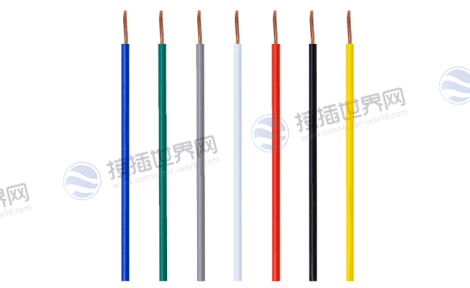

FLRY-B系列：薄壁设计，适用于空间受限的应用场景

FLRY-A系列：通用型汽车电缆，平衡性能与成本

2. 符合LV 112-3标准线缆：满足德国汽车工业联合会高压电缆要求，适用于混合动力和电动汽车高压系统。

额定电压：AC 600/1000V，DC 900/1500V

工作温度：-40℃至+125℃(短期可达150℃)

3. 符合SAE J1654标准线缆：适用于北美汽车市场的高压电缆标准，与泰科HVP系列连接器完美匹配。

二、不同应用场景的线缆选型指南

根据具体应用需求，泰科高压连接器应匹配不同特性的线缆：

1. 新能源汽车动力系统连接(匹配泰科HVP800/CSJ2100连接器)

推荐线缆：FLR9Y系列、FLR10Y系列厚壁绝缘电缆

截面积选择：16mm²、25mm²、35mm²、50mm²(根据电流等级)

关键特性：耐高温125℃以上、阻燃等级UL94 V-0、EMI全屏蔽

2. 电池管理系统与充电系统(匹配泰科HVA280连接器)

推荐线缆：FLRY系列薄壁绝缘电缆

截面积选择：0.5mm²、0.75mm²、1.0mm²、1.5mm²(信号与控制线路)

关键特性：柔性设计、耐油性、抗扭曲

3. 工业设备高压连接(匹配泰科KILOVAC接触器)

推荐线缆：H07RN-F系列、CENELEC系列橡胶绝缘电缆

截面积选择：6mm²、10mm²、16mm²、25mm²

关键特性：耐机械应力、耐候性、抗老化

三、线缆技术参数与连接器匹配要点

为确保泰科高压连接器与线缆的最佳匹配，需关注以下技术参数：

1. 电压等级匹配：

600V系统：匹配额定电压AC 600/1000V的线缆

800V系统：匹配额定电压AC 1000/1500V的线缆(如FLR9Y-K系列)

1000V系统：需使用特种高压线缆(如氟塑料绝缘线缆)

2. 电流容量计算：

根据ISO 6722标准，25mm²截面积线缆持续载流能力约150A

35mm²截面积线缆持续载流能力约180A

50mm²截面积线缆持续载流能力约220A

需考虑降额系数(环境温度、线束捆扎情况)

3. 绝缘材料选择：

XLPE(交联聚乙烯)：耐热125℃，性价比高

硅橡胶：耐热180℃，柔性极佳

TPE(热塑性弹性体)：耐油性好，易于加工

PTFE(聚四氟乙烯)：耐高温200℃，电气性能优异

四、屏蔽与接地要求

泰科高压连接器多数要求匹配全屏蔽线缆以确保EMC性能：

1. 屏蔽结构选择：

铜丝编织屏蔽：覆盖率≥85%，适用于大多数应用

铝箔+编织复合屏蔽：屏蔽效果更佳，适用于敏感电子设备

带排流线设计：确保屏蔽层可靠接地

2. 接地要求：

屏蔽层360度环接，与连接器金属外壳充分接触

接地电阻<10mΩ，避免电位差引起的放电现象

双端接地或多点接地，根据系统EMC要求选择

五、线缆端接工艺与质量控制

正确端接是确保连接器与线缆匹配性能的关键：

1. 压接工艺要求：

使用泰科专用压接工具(如AMP压接机)

压接高度、宽度符合TE技术规范

压接后拉力值符合ISO 8092标准要求

2. 密封处理：

线缆外径与连接器密封件匹配度需在公差范围内

使用适当密封胶和收缩管确保IP67防护等级

多层密封设计用于高压防水应用

3. 质量检测项目：

导通电阻测试：<0.5mΩ

绝缘电阻测试：>1000MΩ(1000V DC)

耐压测试：AC 2500V/60s无击穿

机械拉力测试：>200N保持60s无脱落

泰科高压连接器最佳匹配线缆需选择符合ISO 6722、LV 112-3等标准的专用高压线缆，根据具体应用场景选择适当截面积、绝缘材料和屏蔽结构的优质线缆。正确匹配不仅确保连接系统的电气性能和可靠性，还关系到整个系统的安全运行。建议用户参考TE官方技术文档，或咨询专业技术团队，为您的泰科高压连接器选择最合适的线缆解决方案。
