QSFP连接器类型_接线方法_优缺点

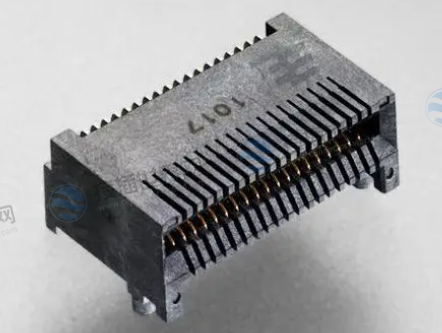

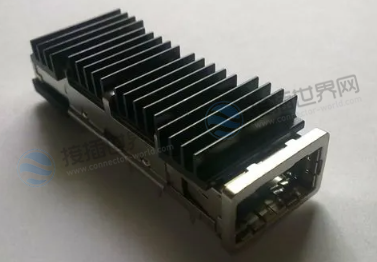

QSFP（Quad Small Form-factor Pluggable）连接器是一种高速数据传输应用中常用的光纤和铜缆连接器。它支持高带宽和高密度的数据传输，通常用于网络设备、服务器、存储系统和数据中心等领域。

以下是关于QSFP连接器的一些特点和特性：

1. 尺寸和接口：QSFP连接器采用小型外形尺寸，通常为38.7mm x 18.4mm x 8.5mm。它通常具有多个端口或通道，每个通道可以传输高达40 Gbps或更高速率的数据。

2. 数据传输速率：QSFP连接器广泛支持高速数据传输标准，如40 Gigabit Ethernet（40GbE）、InfiniBand和Ethernet等。同时，还有QSFP+和QSFP28等变种，支持更高速率的数据传输，如100GbE和200GbE。

3. 光纤和铜缆支持：QSFP连接器可以支持光纤和铜缆两种介质的数据传输。对于光纤连接，QSFP通常采用LC或MPO接口类型。对于铜缆连接，QSFP使用多个通道以支持高速差分信号传输。

4. 多通道设计：QSFP连接器通常具有多个通道或引脚，可以实现并行数据传输。这意味着它可以同时传输多个数据通道，提高数据传输带宽和密度。

5. 热插拔功能：QSFP连接器具有热插拔功能，使得在运行时可以插入或拔出连接器，而无需关闭设备或中断数据传输。这提供了方便的维护和更改连接的能力。

6. 应用领域：QSFP连接器广泛应用于数据中心、云计算、高性能计算（HPC）、网络交换机、路由器、存储系统等需要高带宽和高密度连接的领域。

主要作用

QSFP连接器在数据通信领域发挥着重要的作用。以下是QSFP连接器的一些主要作用：

1. 高速数据传输：支持高速数据传输，可以传输高达40 Gbps或更高速率的数据。它广泛应用于数据中心、网络设备和存储系统等领域，满足对高带宽的需求。

2. 高密度连接：由于QSFP连接器的小型尺寸和多通道设计，它能够实现高密度的连接。在有限的空间中，可以通过QSFP连接器同时连接多个通道，提供更高的数据传输密度。

3. 灵活的介质支持：可以支持光纤和铜缆两种介质的数据传输。这使得它在不同的应用场景中具有灵活性，可以根据需求选择适当的介质类型。

4. 热插拔功能：具有热插拔功能，允许在运行时插入或拔出连接器，而无需关闭设备或中断数据传输。这提供了方便的维护和更改连接的能力，提高了系统的可用性和可维护性。

5. 多种应用领域：在数据中心、云计算、高性能计算（HPC）、网络交换机、路由器和存储系统等领域得到广泛应用。它能够满足高速数据传输的需求，并支持高密度的连接，适应了不断增长的数据通信要求。

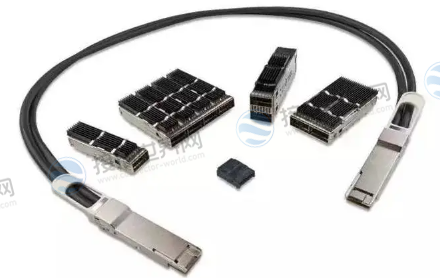

QSFP（Quad Small Form-factor Pluggable）连接器有多个变种和规格，包括QSFP、QSFP+、QSFP28等。以下是这些规格的主要特征：

1. QSFP：QSFP连接器支持4个通道，每个通道传输速率可达10 Gbps，总带宽为40 Gbps。它通常用于40 Gigabit Ethernet（40GbE）和InfiniBand等应用。

2. QSFP+：QSFP+连接器是QSFP的升级版本，支持更高的数据传输速率。它可以实现每个通道25 Gbps或更高速率的数据传输，总带宽可达100 Gbps。QSFP+连接器广泛用于100 Gigabit Ethernet（100GbE）和InfiniBand FDR等应用。

3. QSFP28：QSFP28连接器是QSFP的最新标准，支持更高的数据传输速率。它可以实现每个通道25 Gbps或更高速率的数据传输，总带宽可达100 Gbps以上。QSFP28连接器用于100 Gigabit Ethernet（100GbE）和InfiniBand EDR等应用。

这些QSFP连接器通常具有共同的外形尺寸和接口类型，但其数据传输速率和带宽能力不同。它们支持光纤和铜缆两种介质的数据传输，可以用于短距离和长距离传输。此外，QSFP连接器通常采用LC或MPO接口类型，用于光纤连接。对于铜缆连接，它们使用多个通道以支持高速差分信号传输。

需要注意的是，QSFP连接器的规格可能会根据制造商和具体的应用需求而有所差异。因此，在选择和使用QSFP连接器时，建议参考相关的规格表和制造商的说明，以确保选择合适的连接器规格来满足您的应用需求。

接线方法

QSFP（Quad Small Form-factor Pluggable）连接器是一种高密度的多通道连接器，其接线方法根据不同的应用和需求可能会有所差异。以下是一般情况下的QSFP连接器接线方法的示例：

1. 光纤连接（使用LC接口）：

   • 确保连接的光纤与QSFP连接器上的LC接口相匹配。通常，每个通道都有一个LC接口。
   • 将光纤插入LC接口中，确保插头完全插入接口，并确保连接牢固。
   • 重复以上步骤，为每个通道都进行光纤连接。

2. 光纤连接（使用MPO接口）：

   • 确保连接的光纤与QSFP连接器上的MPO接口相匹配。通常，每个通道都有一个MPO接口。
   • 将光纤插入MPO接口中，确保插头完全插入接口，并确保连接牢固。
   • 重复以上步骤，为每个通道都进行光纤连接。

3. 铜缆连接：

   • 使用合适的铜缆，确保其符合QSFP连接器的规格和要求。通常，每个通道都有多个引脚用于差分信号传输。
   • 将铜缆的插头插入QSFP连接器中，确保插头完全插入接口，并确保连接牢固。
   • 重复以上步骤，为每个通道都进行铜缆连接。

需要注意的是，确保选择适当的接线方法和连接器规格以满足您的具体应用需求。在进行接线之前，建议参考相关的规格表、设备文档或制造商的说明，以确保正确连接并获得最佳的信号传输性能。

优缺点

QSFP连接器具有许多优点和一些限制。下面是QSFP连接器的一些常见优缺点：

优点：

1. 高密度连接：具有小型尺寸和多通道设计，可以实现高密度的数据连接，提供更大的连接端口数量，适用于需要高带宽和高密度连接的应用场景。

2. 高速数据传输：支持高速数据传输，能够达到40 Gbps、100 Gbps甚至更高的传输速率，满足对高带宽的需求，适用于数据中心、网络设备和存储系统等高性能应用。

3. 灵活的介质支持：可以支持光纤和铜缆两种介质的数据传输，提供了灵活的选择，以适应不同的应用需求和物理环境。

4. 热插拔功能：具有热插拔功能，允许在运行时插入或拔出连接器，而无需关闭设备或中断数据传输。这提供了方便的维护和更改连接的能力。

5. 标准化和广泛应用：它是一个标准化的接口，得到广泛应用于数据中心、云计算、高性能计算、网络交换机等领域，具有良好的兼容性和互换性。

缺点：

1. 价格较高：由于QSFP连接器的高性能和复杂设计，其价格通常较高，可能会增加整体系统的成本。

2. 连接性能受限：尽管支持高速数据传输，但其连接性能可能受到光纤长度、光纤质量以及设备之间的插入损耗等因素的影响。

3. 安装和维护复杂性：由于QSFP连接器具有高密度和多通道设计，安装和维护可能相对复杂，需要特殊的工具和技术。

4. 传输距离受限：对于光纤连接，QSFP连接器的传输距离通常较短，需要使用光纤延长器或光纤放大器来扩展传输距离。
