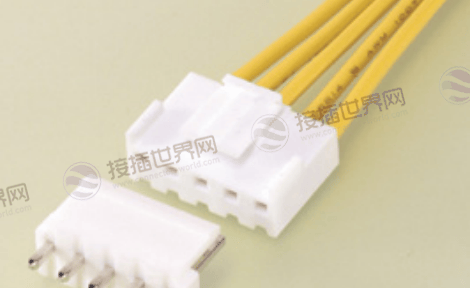

JST压着端子VH连接器：3.96mm间距的可靠电气连接解决方案
JST(日本压着端子制造株式会社)的VH系列连接器是电子连接领域的经典产品，以其3.96mm间距和卓越的电气性能著称。这款线对板连接器采用压接技术和可靠锁定机制，为各种电子设备提供稳定的电力传输和信号连接解决方案。在当今电子设备向高密度、高可靠性发展的趋势下，JST VH连接器成为工业控制、消费电子和汽车电子等领域的优先选择。
1. JST VH连接器的技术特点与规格
JST VH系列连接器采用3.96mm间距设计，这一间距在布线密度和连接可靠性之间实现了优化平衡。该连接器系统由压接端子和配套外壳组成，形成了完整的线对板连接解决方案。
电气性能规格
JST VH连接器具有出色的电气性能：额定电流达到7A AC/DC(使用AWG18电线时)，单极产品甚至可支持10A AC/DC(使用AWG16时)。额定电压为250V AC/DC，绝缘电阻高达1000MΩ以上，耐电压能力达到AC 1500V/1分钟。接触电阻初期值为10mΩ以下，环境试验后为20mΩ以下，确保了高效能量传输和信号完整性。
机械与物理特性
在机械设计上，VH连接器表现出坚固耐用的特性：工作温度范围广泛(-25℃～+85℃)，适合多种环境条件。产品采用优质材料制造，端子通常采用磷青铜材料并镀锡处理，既保证了良好的导电性，又提供了优异的耐腐蚀性。连接器外壳材料为PA6 UL94V-0等级的尼龙，具有阻燃性能和机械强度。
2. VH连接器系列的产品型号与配置
JST VH系列提供了丰富型号选择以满足不同应用需求。主要产品包括VHR-5N、BH5P-VH-1、BH3P-VH-1、VHS-3V、SVH-41T-P1.1等多种型号。这些产品在引脚数、安装方式和具体配置上有所不同，为用户提供了灵活的选择空间。
压接端子作为VH系列的重要组成部分，有SVH-21T-P1.1等型号，专为与JST VH系列外壳配合使用而设计。这些端子可与BxxP-VH系列通孔垂直接头或BxxPS-VH系列通孔直角接头座无缝集成，形成完整的连接系统。
3. JST VH连接器的应用领域
JST VH连接器凭借其可靠性能和适用性，在多个行业中得到广泛应用：
工业控制系统
在工业机械和自动化设备中，VH连接器用于控制系统、传感器和执行机构之间的连接。其高可靠性和抗振动设计确保在恶劣工业环境下稳定工作。宽温度范围特性(-25℃～+85℃)使其能够适应大多数工业环境的需求。
消费电子产品
虽然消费电子产品趋向小型化，但在电源模块和显示组件中，VH连接器仍因其高电流容量和连接可靠性得到应用。特别是在需要传输较高电流的场合，如电源分配和电机驱动等。
汽车电子
在汽车电子领域，VH连接器用于控制单元、照明系统和其他关键应用。其坚固设计和稳定性能满足汽车电子对可靠性的严格要求。
可再生能源与电信设备
在太阳能逆变器等可再生能源系统中，VH连接器协助实现电力的高效传输。在电信领域，它则用于网络设备和通信设备，确保可靠连接。
4. 选择JST VH连接器的优势
选择JST VH连接器带来了多方面优势：
高可靠性连接
VH连接器采用盒式触点设计和安全锁定机制，确保了连接的稳定性和可靠性。其接触设计提供了较大的接触面积，保证了低接触电阻和稳定的电气性能。
安装便捷性
VH连接器的压接端接方式简化了安装过程，提高了生产效率。端子以卷盘形式提供(每盘通常包含3000个)，适合自动化装配。
空间效率
尽管具有高电流容量，VH连接器仍保持了相对紧凑的尺寸。其3.96mm间距在电流承载能力和空间占用之间实现了优化平衡，适合空间受限的应用场景。
经济性
与其他高电流连接器解决方案相比，VH系列提供了较好的性价比。其成熟的设计和大规模生产使得成本得到有效控制，同时保持了日本制造的高品质标准。
5. 选型与使用注意事项
在选择和使用JST VH连接器时，需要考虑几个关键因素：
电线规格匹配
VH连接器适用电线范围为AWG22～16，选型时需确保连接器与电线规格匹配。使用不匹配的电线可能导致连接不可靠或电流容量降低。
PCB设计考量
VH连接器适合的印刷电路板厚度为1.6mm，在PCB设计时需要充分考虑这一参数。同时需留出足够的空间以便于插拔操作和维护。
环境适应性评估
虽然VH连接器具有较宽的工作温度范围，但在极端环境或特殊应用场合(如高温高湿、强振动环境)，仍需谨慎评估其适用性，必要时采取额外保护措施。
JST压着端子VH连接器凭借其3.96mm间距的优化设计、高电流容量和可靠连接特性，在工业控制、汽车电子和消费电子等领域发挥着重要作用。随着电子设备对功率密度和可靠性要求的不断提高，VH连接器继续展现出其工程价值和市场适应性。对于设计工程师和采购决策者而言，深入了解JST VH连接器的技术特点和应用优势，将有助于为项目选择最合适的连接解决方案，确保产品的性能和可靠性。未来，随着工业4.0和物联网技术的深入发展，JST VH连接器有望在更多创新应用场景中展现其价值。
