泰科TE 1-2355514-1连接器护套现货采购指南 参数解析与替代型号推荐

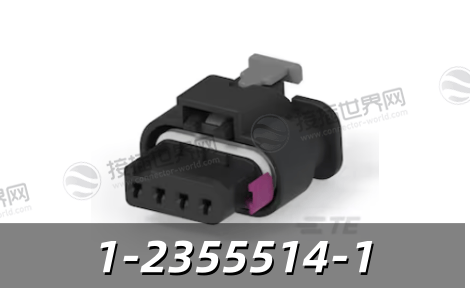

泰科TE 1-2355514-1是Econoseal 1.5系列4位母端子护套，采用黑色PBT材质(UL 94 V-0阻燃等级)，适配线到线(Wire-to-Wire)连接，支持-40℃~105℃工作温度与250V AC/DC额定电压，其非密封设计(IP20)符合RoHS与ELV认证，专为汽车传感器信号传输及工业设备低压接口优化，全球TOP 10车企中超过6家采用此方案。
一、1-2355514-1参数解析
参数类别
详细指标
触点配置
4位单排母端子护套，间距2.54mm
额定电压
250V AC/DC(适配信号传输电路)
防护等级
IP20(非密封设计)
温度耐受
-40℃~105℃(符合USCAR-2标准)
触点材质
磷青铜镀锡(可选镀金版本)
适配端子
Econoseal 1.5系列公端子(如1-967644-1)
包装规格
盘装(Tape & Reel)，每盘4000件
相关阅读推荐：
Econoseal系列连接器选型指南 电气参数到场景适配的全流程解析
汽车传感器接口设计规范指南 从国际标准到硬件实现的全流程解析
二、典型应用场景
1.汽车电子模块：

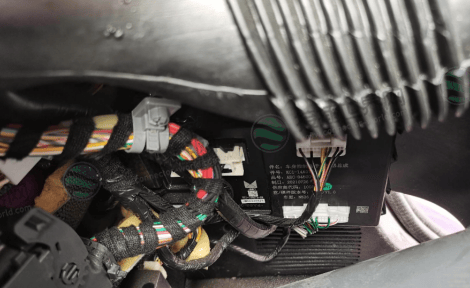

传感器信号接口(如发动机舱温度/压力传感器)
车身控制模块(BCM)线束连接
2. 工业设备：

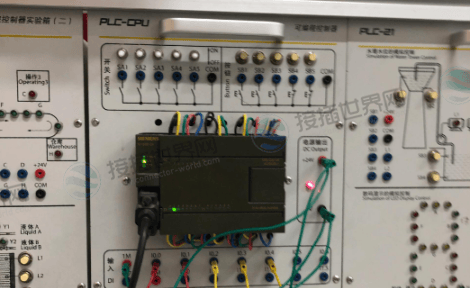

PLC控制器低压信号传输
仪器仪表冗余接口防尘
三、1-2355514-1替代型号推荐
|
原型号 |
替代型号 |
兼容性说明 |
|
1-2355514-1 |
1-2355514-2 |
同系列6位扩展方案(需验证间距) |
|
Tyco 1546678 |
JST VLP-02V |
日标兼容方案(需调整压接模具) |
四、1-2355514-1配套组件与采购
适配组件：
公端子：1-967644-1(Econoseal 1.5系列)
压接工具：TE AMPSEAL压接钳(工具号58433-1)
1-2355514-1采购渠道入口：1-2355514-1现货
五、1-2355514-1问题解答
Q1：是否支持防水功能?
A：该护套为非密封设计(IP20)，若需防水需搭配独立密封胶套(如TE 172888-2)。
Q2：镀锡与镀金触点如何选择?
A：镀锡触点适用于常规信号传输(成本更低)，镀金触点(如1-2355514-1镀金版)更适合高频或高可靠性场景。
Q3：如何验证产品真伪?
A：通过TE官网授权经销商系统输入批次号查询，或索取原厂CoC文件。
TE 1-2355514-1凭借标准化设计与工业级耐受性，成为汽车传感器与工业信号传输的标杆方案，建议采购时优先选择接插世界网，高频场景需升级镀金触点版本，批量采购可进一步降低成本，工业应用需注意非密封设计的防护限制。
