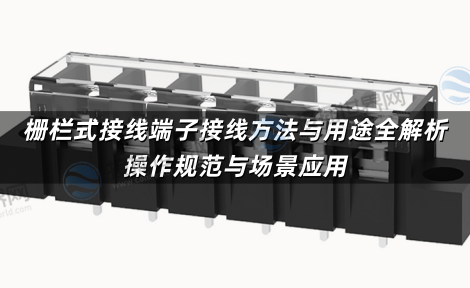

栅栏式接线端子接线方法与用途全解析 操作规范与场景应用
栅栏式接线端子凭借高防护性、大电流承载能力，广泛应用于工业配电柜、电机接线盒及户外设备中。其独特的栅栏结构(高度8-15mm)可有效防止误触，同时适配粗线径(0.5-35mm²)电缆。本文结合IEC 60947-7标准与典型故障案例，系统解析栅栏式端子的接线规范、应用场景及选型避坑指南，为工程师提供实操参考。
一、栅栏式接线端子接线方法详解

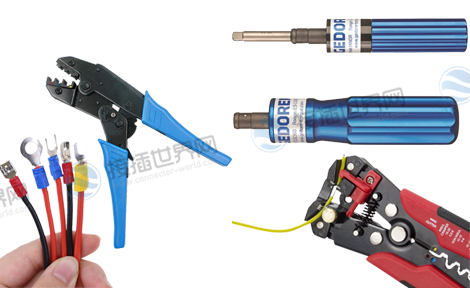

1.工具与材料准备
必备工具：
扭矩螺丝刀(0.5-2.5N·m，如Wiha 26109);
剥线钳(适配0.5-35mm²线径，如Knipex 12 62 200);
压线钳(液压型，适配OT/UT接头，如Phoenix Contact 1213620)。
辅助材料：
冷压接头(铜镀锡，适配线径±0.2mm);
防氧化导电脂(如道康宁DC-4);
绝缘热缩管(耐温125℃)。
2.标准接线步骤
步骤1：线缆预处理
剥线长度：根据端子腔深调整(通常8-10mm)，确保铜芯完全插入;
多股线处理：绞合后压接OT接头(如线径6mm²选OT6型)，防止散丝。
步骤2：端子固定
导轨安装：35mm标准导轨搭配限位器(如魏德米勒WK系列)，间距≥端子宽度的1.2倍;
螺钉固定：M4螺钉扭矩1.2-1.5N·m，避免塑壳开裂。
步骤3：导线压接
单芯线：直接插入腔体底部，顺时针拧紧螺钉至规定扭矩(如1.0N·m);
多芯线：加装冷压接头后插入，确保套管覆盖绝缘层交界处。
步骤4：防护与标记
加装透明防护盖(如菲尼克斯PTFIX系列)，防尘防触指;
标签标注线号(如L1/N/PE)，使用耐高温油墨打印。
3.验收标准
机械强度：施加50N轴向拉力，导线位移≤0.5mm;
电气性能：接触电阻≤0.5mΩ(毫欧表实测)，耐压AC2500V/1min无击穿。
二、栅栏式端子核心用途与场景适配
1.工业配电系统
大电流承载：适配35-300A(如SC35端子支持35mm²导线，电流200A)，用于主电路分线;
案例：某变频器柜因未使用栅栏端子，6mm²导线接头温升超标至75K，更换后温升降至30K。
2.电机与设备接线盒
防护设计：IP65等级(如中航光电LXT系列)防尘防水，适配户外电机;
抗震需求：通过IEC 61373振动测试(20g加速度)，用于轨道交通设备。
3.新能源领域
光伏逆变器：支持直流1000V(如泰科HVA280系列)，铜铝复合导体降本30%;
储能系统：防火阻燃壳体(UL94 V-0)，耐受-40℃~+120℃极端温度。
三、选型关键要点与常见问题
1.参数匹配原则
电流与线径：按导线截面×5A/mm²计算并预留20%余量(如10mm²导线选60A端子);
间距与电压：相邻端子间距≥电压(V)×0.5mm(如380V电路需≥2mm)。
2. 环境适应性设计
高温场景：选用PA66+30%玻纤壳体(长期耐受105℃)，避免PVC变形;
腐蚀环境：镀镍螺钉+密封胶圈(如魏德米勒WINSTA系列)，抗盐雾96h。
3.常见故障与解决方案
螺钉滑丝：更换镀锌钢螺钉(如M6不锈钢螺钉，扭矩2.0N·m);
绝缘老化：定期巡检(每半年1次)，替换龟裂壳体;
接触不良：清洁氧化层并涂抹导电脂，接触电阻降低40%。
四、主流供应商方案推荐
1.国际品牌
菲尼克斯PTFIX系列：透明防护盖，支持5.08mm间距，电流32A;
魏德米勒WDU系列：弹簧辅助压接，抗振动等级IEC 61373 Class B。
2.国产高性价比方案
中航光电LXT系列：IP67防护，适配新能源设备;
正泰NTB2系列：阻燃PA66材质，电流承载60A。
栅栏式接线端子接线方法与用途的规范应用，是保障电气系统稳定运行的核心。通过匹配电流参数、优化安装工艺，可显著提升设备可靠性，接插世界网提供菲尼克斯、魏德米勒、中航光电等品牌全系列栅栏式端子现货，支持型号速查与专业技术指导，助您高效完成安全连接!
