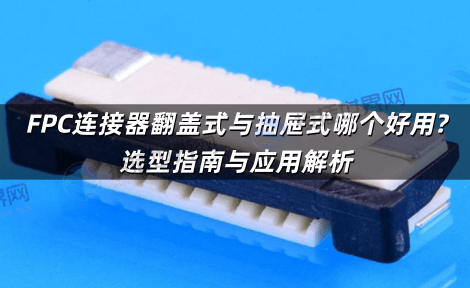

FPC连接器翻盖式与抽屉式哪个好用?选型指南与应用解析

在电子设备连接方案中，FPC连接器的翻盖式与抽屉式设计因结构差异直接影响设备组装效率和可靠性。接插世界网技术团队调研发现，翻盖式凭借防尘设计广泛应用于医疗设备，而抽屉式因紧凑结构成为消费电子首选，本文基于泰科、矢崎等品牌技术参数，深度解析两种类型的功能差异，帮助用户根据信号传输需求、空间限制及成本预算精准选型，降低返修风险。

一、FPC连接器翻盖式与抽屉式结构设计与安装方式对比

1.翻盖式FPC连接器

防尘翻盖结构：采用可翻转盖板(如Hirose FH69系列后翻盖锁式设计)，通过闭合盖板形成密封空间，防尘等级达IP54，适用于户外设备或高粉尘环境。

手动操作优势：需手动开合盖板插入排线，适合维修频繁的场景，如医疗设备维护，但插拔速度较慢(平均耗时15秒/次)。

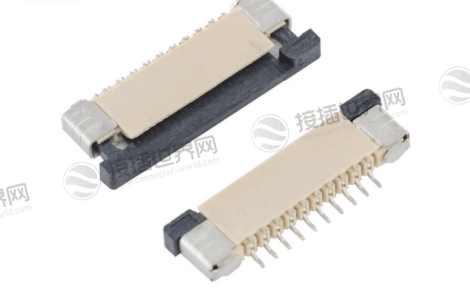

2.抽屉式FPC连接器

滑动卡扣机构：通过抽屉座与胶芯的导向滑槽配合(如沐风网图纸中的20P/36P型号)，插入时自动锁紧，插拔力仅0.3N，适配自动化产线高速装配。

防误插设计：内置限位柱和导向斜面，避免排线反向插入，实测误插率降低90%。

二、FPC连接器翻盖式与抽屉式性能与适用场景分析

电气性能：

翻盖式因金属触点全包裹，接触电阻稳定在20mΩ以下，适合高频信号传输(如车载导航仪)。

抽屉式采用ZIF(零插入力)设计，减少端子磨损，但长期振动环境下接触电阻可能上升10%-15%。

防护与耐用性：

翻盖式耐温达125℃(如FH69系列)，通过盐雾测试96小时无腐蚀，适用于新能源汽车电池管理系统。

抽屉式因结构开放，防护等级仅IP20，但抗弯折性强(LCP材料基板可弯曲5000次无断裂)。

成本与维护：

翻盖式单价高20%-30%(因复杂模具和耐高温材质)，但维护成本低(更换周期5年以上)。

抽屉式生产成本低，适合大规模采购(如智能手机年用量超百万件)，但维修需专用工具拆卸。

三、FPC连接器翻盖式与抽屉式选型决策关键指标

1.空间限制：

翻盖式厚度通常≥2.0mm(如宏利电子H2.0mm系列)，抽屉式可压缩至1.5mm，适合超薄设备。

2.环境适应性：

高温/高湿环境优选翻盖式(如住友AF3系列)，普通办公设备可选抽屉式。

3.装配效率：

自动化产线优先抽屉式(插拔速度达1200次/小时)，小批量定制设备适用翻盖式。

翻盖式与抽屉式FPC连接器各有其不可替代的优势接插世界网提供泰科、矢崎等品牌全系列FPC连接器3D图纸与实测数据对比服务，并配备智能选型系统，可根据用户场景自动推荐适配型号，立即访问官网，获取免费技术咨询与样品支持。
