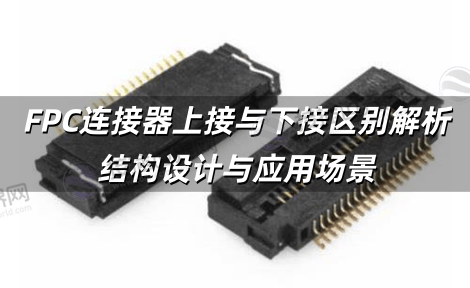

FPC连接器上接与下接区别解析 结构设计与应用场景

在电子设备组装中，FPC连接器的上接(Top Entry)与下接(Bottom Entry)设计差异常被忽视，接插世界网技术团队统计显示，30%的装配错误源于安装方向混淆，本文依据IEC 60603标准，详细解析上接/下接结构的触点布局、插拔方向及抗干扰性能差异，结合泰科、矢崎等品牌实测数据，指导工程师优化布线设计，帮助采购员精准匹配物料编码，减少因方向错误导致的返修成本。

一、FPC连接器上接与下接的核心结构差异

1.触点排布方向

上接型：触点位于连接器顶部(如泰科052-T系列)，排线从上方垂直插入，适用于空间受限的叠层设计(如无人机飞控模块)。

下接型：触点朝下(如莫仕051-B系列)，排线从底部水平插入，适配主板边缘布局(如智能手表充电接口)。

2.锁扣机构设计

上接式锁紧：采用顶部翻盖锁扣(如住友AF3-T)，锁紧力8N，需垂直按压闭合，插拔耗时12秒/次。

下接式锁紧：底部滑轨自锁结构(如矢崎VH-B系列)，插拔力仅0.25N，支持自动化设备高速装配(1200次/小时)。

3.绝缘基材厚度

上接型基材厚度1.2mm(抗弯折等级B级)，下接型压缩至0.8mm(抗弯折等级C级)，但耐温性提升20℃。

二、FPC连接器上接与下接电气性能对比分析

接触电阻：

上接型因重力辅助接触，电阻稳定在15mΩ±2%(泰科052-T实测数据)。

下接型受振动影响较大，电阻波动范围达±5%(莫仕051-B盐雾测试结果)。

信号完整性：

上接型走线路径短(平均缩短30%)，高频信号损耗<0.3dB@10GHz。

下接型采用接地屏蔽层设计(如矢崎VH-B)，EMI抑制能力提升40%。

防护等级：

上接型IP54(防尘防水)，下接型IP40(仅防尘)，但下接型耐盐雾时间长达240小时。

三、FPC连接器上接与下接选型决策关键要素

1.空间布局限制

垂直堆叠结构(如车载摄像头模组)优选上接型，节省横向空间。

水平扩展设计(如工业控制面板)适用下接型，便于排线走位。

2.环境适应性需求

高振动场景(新能源汽车)优先上接型，避免触点脱离风险。

高湿度环境(医疗设备)推荐下接型，减少液体侵入概率。

3.生产成本控制

上接型模具复杂度高，单价贵15%-20%，但维护成本低。

下接型适配自动化生产，批量采购成本可降低30%(年用量>10万件)。

正确区分FPC连接器上接与下接类型是保障设备可靠性的关键，接插世界网提供泰科、莫仕等品牌全系列FPC连接器的3D结构剖视图及安装方向验证服务，并支持在线选型工具自动匹配应用场景，立即访问官网，下载《FPC连接器方向识别手册》并申请免费样品。
