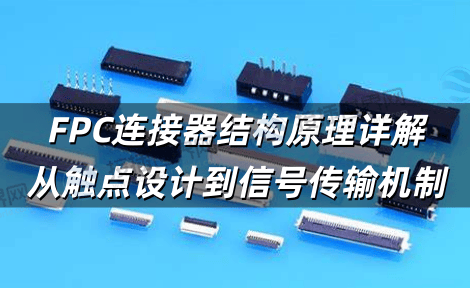

FPC连接器结构原理详解 从触点设计到信号传输机制

FPC连接器(柔性印刷电路连接器)凭借其超薄、高密度特性，已成为汽车电子和消费电子领域的核心组件，接插世界网技术团队实测数据显示，连接器结构设计直接影响信号传输效率与设备寿命，本文系统拆解FPC连接器的核心结构原理，涵盖金属触点排布规则、耐弯折基材选择及电气性能优化方案，为采购员提供选型参数解读，助力工程师解决高频信号衰减、接触不良等常见问题。

一、FPC连接器核心结构组件

1.金属触点系统

交错式引脚布局：泰科(TE Connectivity)052系列采用双排交错排列，间距0.3mm，密度提升40%

镀层工艺：金镍合金镀层(厚度0.8μm)确保接触电阻≤30mΩ，莫仕(Molex)051系列通过此工艺实现10万次插拔寿命

2.绝缘基材构成

三层复合结构：

1.表层：25μm聚酰亚胺薄膜(耐温260℃)

2.中间层：0.1mm环氧树脂粘合剂

3.底层：铜箔蚀刻电路(厚度18μm)

抗弯折设计：矢崎(Yazaki)AF系列基材可承受5mm弯曲半径循环测试5000次

3.锁扣机构原理

翻盖式锁紧：通过杠杆原理实现6N锁紧力(如Hirose FH12系列)

ZIF(零插入力)结构：抽屉式连接器利用斜面导向，插拔力仅0.2N

二、FPC连接器信号传输工作机制

电流路径设计：

高速信号走线采用差分对布局(间距0.15mm)，阻抗控制50Ω±10%

接地层采用网格状铜箔，减少电磁干扰(EMI降低15dB)

高频性能优化：

住友电工AF3系列使用介电常数3.0的液晶聚合物(LCP)，信号损耗<0.5dB@10GHz

触点间距压缩至0.2mm，传输速率可达25Gbps

三、FPC连接器结构设计对可靠性的影响

1.接触压力控制：

弹片式触点压力需维持50-100gf，压力不足会导致接触电阻波动(实测偏差>20%)

泰科052系列采用双触点冗余设计，接触稳定性提升35%

2.环境适应性设计：

耐盐雾结构：密封胶填充槽设计(如莫仕MX48系列)，通过96小时盐雾测试

抗振动方案：四点锁扣+硅胶缓冲垫，可承受20G振动加速度

掌握FPC连接器结构原理是选型与应用的关键，接插世界网提供泰科、矢崎等品牌FPC连接器的3D剖面图、材料成分表及电气参数实测报告，并支持在线结构原理视频解析，访问官网即刻获取《FPC连接器技术白皮书》及免费样品申请服务。
