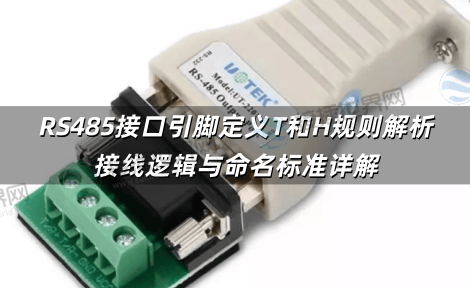

RS485接口引脚定义T和H规则解析 接线逻辑与命名标准详解
在工业通信中，RS485接口的引脚命名规则直接影响设备互联的准确性。当面对不同厂商设备标注的T(Transmit)与H(High Signal)时，工程师常因定义混淆导致通信异常。本文从T/H命名逻辑、信号匹配原理到典型接线方案，深度解析“RS485接口引脚定义T和H的规则”，同步推荐适配连接器型号，助力高效组网与采购选型。
一、T/H引脚命名逻辑与行业标准
1.T(Transmit)与H(High Signal)的物理意义
T+(H+)：发送数据正端(高电平信号线)，对应差分信号的正极性端。
T-(H-)：发送数据负端(低电平信号线)，对应差分信号的负极性端。
注意：部分厂商使用H+/H-或A/B标注，需结合设备手册确认逻辑关系。
2.与A/B线定义的对应关系
| 命名标准 | 正极引脚 | 负极引脚 |
|---|---|---|
| T/H制 | T+(H+) | T-(H-) |
| A/B制 | A(+) | B(-) |
兼容性说明：T+与A线功能一致，H-与B线等效，跨设备组网时需统一极性。
二、T/H引脚的接线规范与操作要点
1.接线基本原则
极性一致：发送端(T+)需连接接收端(R+)，避免交叉导致信号反向。
终端电阻匹配：总线两端并联120Ω电阻(接于T+与T-之间)，抑制信号反射。
2.典型接线场景
2线制通信(半双工)：
仅使用T+(H+)与T-(H-)，通过收发器切换收发状态。
推荐连接器：泰科DEUTSCH DT系列，支持快速插拔与抗震设计。
4线制通信(全双工)：
增加R+(接收正端)与R-(接收负端)，实现双向独立传输。
3.屏蔽与接地处理
屏蔽层需单点接地(通常接设备机壳或系统地)，避免地环路干扰。
案例：某光伏电站因未接地导致RS485网络受雷击干扰，通信误码率提升50%。
三、T/H引脚常见问题与解决方案
| 故障现象 | 根源分析 | 解决措施 |
|---|---|---|
| 设备无法通信 | T+与T-反接或H+/H-混淆 | 使用万用表检测极性并校正 |
| 信号衰减严重 | 未接终端电阻或线径不足 | 补装120Ω电阻并换用22AWG线缆 |
| 设备间歇性掉线 | 屏蔽层多点接地形成环路 | 改为单点接地并检查绝缘 |
四、工业级连接器选型与品牌推荐
1.适配T/H引脚的连接器型号
泰科(TE Connectivity)：
M8/M12系列：IP67防护，适用于潮湿、粉尘环境，支持T+/T-快速接线。
莫仕(Molex)：
Brad Micro-Change系列：紧凑型设计，适配高密度控制柜布线。
2.选型关键参数
接触电阻：≤15mΩ(降低信号损耗)
耐压等级：≥500V DC(防浪涌冲击)
插拔寿命：≥5000次(保障长期稳定性)
掌握RS485接口T/H引脚定义规则是构建可靠通信网络的核心技能，接插世界网提供泰科、莫仕等品牌全系列RS485连接器现货，涵盖M8、M12、DB9等多种接口类型，并配备技术文档与接线图库，助工程师快速匹配项目需求。
