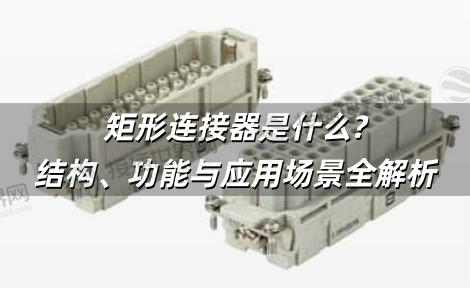

矩形连接器是什么?结构、功能与应用场景全解析

矩形连接器作为现代电气系统的“标准化桥梁”，凭借其模块化设计、高可靠性和环境适应性，成为工业自动化、汽车电子及通信设备的核心组件。无论是工厂车间的传感器网络，还是新能源汽车的高压系统，其作用不可替代，本文从基础定义、内部结构到行业应用，全面解析“矩形连接器是什么”，为选型与采购提供技术指南。

一、基础定义与核心结构

1. 几何特征

外形：横截面为矩形，壳体通常由工程塑料(如PA66)或金属(铝合金)制成，适配面板、PCB或线束安装。

接触对类型：针孔式(公母配对)、弹性簧片式(如FPC连接器)，支持信号、电源及混合传输。

2. 典型结构组件

绝缘体：分隔接触对，防止短路(如LCP材料耐温150℃)。

锁紧机构：卡扣、螺纹或推拉式设计(如莫仕MX150系列)，防止振动松脱。

屏蔽层：金属外壳或镀层(如镀镍、镀金)，抑制电磁干扰(EMI)。

二、核心功能与技术优势

1. 高密度信号传输

针位布局：支持2-200+针位，间距覆盖1.27mm至5.08mm(如TE Connectivity的DEUTSCH HD30系列，30针位，3.81mm间距)。

高速性能：差分信号对设计(如Samtec FireFly™)，支持56Gbps数据传输，适配5G基站与服务器背板。

2. 电力传输与安全防护

电流容量：工业级型号(如魏德米勒TopJob® S)支持40A/600V，新能源汽车高压连接器可达800V。

防护等级：IP67/IP69K密封设计(如菲尼克斯SEC-EC)，耐受高压水枪冲洗与粉尘环境。

3. 环境适应性

温度范围：-65℃~+175℃(军用级型号如Amphenol LTW系列)。

抗振性能：通过MIL-STD-202G标准测试，耐受15G冲击振动。

三、行业应用场景与案例

1. 工业自动化

PLC控制柜：连接I/O模块与传感器，如魏德米勒1413500000(4针位，10A/250V)。

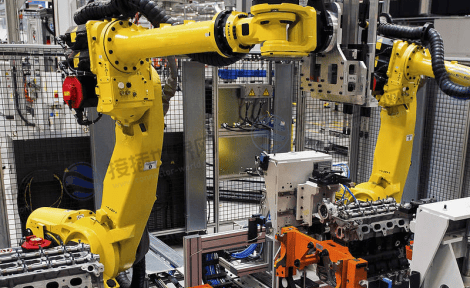

机器人关节：高柔性线缆连接(如Hirose DF63系列)，支持10万次弯曲寿命。

2. 汽车电子

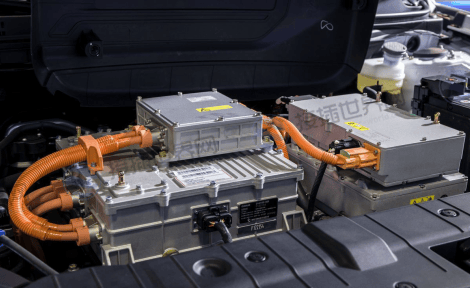

高压系统：电动车电池包与电机连接，采用屏蔽型矩形连接器(如泰科HVA 280)，耐压1000V。

智能座舱：车载显示屏与ECU信号传输，适配微型化设计(如JAE MX80系列，1.2mm间距)。

3. 通信与数据中心

高速背板：QSFP-DD连接器支持400G以太网，用于数据中心交换机。

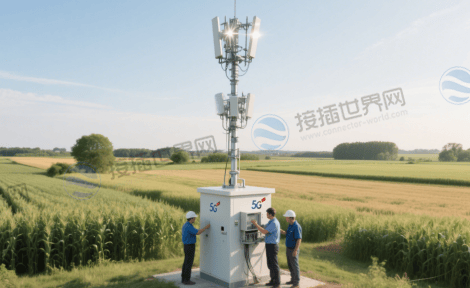

射频连接：SMP/SMA接口(如Rosenberger 32K101)用于5G基站天线。

4. 新能源与航空航天

光伏逆变器：IP68防护连接器(如Greenconn GRT系列)适配户外潮湿环境。

卫星载荷：轻量化钛合金壳体连接器(如Omnetics Nano-D)，耐极端温度与辐射。

四、选型关键参数与趋势

1. 核心参数指南

2. 技术趋势

集成化：电源+信号+数据混合传输(如Harting Han® 1A系列)。

智能化：内置传感器监测温升、接触电阻(如TE Connectivity的智能连接器方案)。

国产替代：速普SZ系列、中航光电J30J替代进口型号，成本降低30%-50%。

矩形连接器以标准化、高可靠性成为工业与科技领域的核心组件，接插世界网提供泰科、莫仕、Greenconn等品牌全系列型号，涵盖工业级、车规级及定制化方案。
