矩形连接器和圆形连接器的差别：选型决策的核心要素解析
在工业自动化、汽车电子及通信设备中，矩形与圆形连接器的选择直接影响设备可靠性、维护成本及空间利用率，矩形连接器以高密度布局见长，圆形连接器则胜在密封性与抗振性，本文结合技术参数与行业应用，深度解析“矩形连接器和圆形连接器的差别”，为工程师与采购人员提供科学选型依据。
一、结构设计与空间适配性
1. 外形与布局

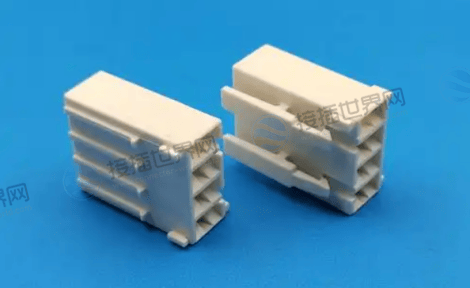

矩形连接器：横截面为矩形，接触对(针孔)可密集排列，支持多通道信号/电源传输(如TE DEUTSCH HD30，30针位，3.81mm间距)。

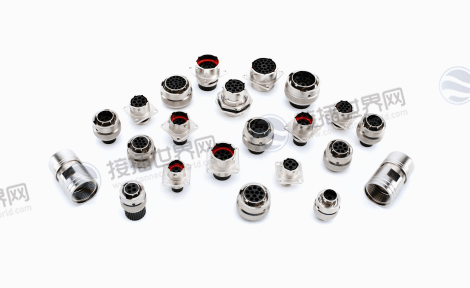

圆形连接器：圆柱形结构，接触对呈圆周分布(如M12/M16接口)，适配旋转对称安装场景。
2. 空间占用与布线
矩形优势：节省PCB空间，适配高密度设备(如服务器背板、PLC控制柜)。
圆形优势：360°旋转对插，避免线缆扭曲(如工业机器人关节)。
二、电气性能对比
| 参数 | 矩形连接器(典型值) | 圆形连接器(典型值) |
|---|---|---|
| 电流容量 | 10A - 40A(工业级) | 5A - 20A(M12)/ 60A(M40) |
| 电压等级 | 250V AC(通孔型) | 1000V DC(高压密封型) |
| 信号速率 | 56Gbps(高速背板) | 1Gbps(M12以太网) |
三、机械强度与环境适应性
1. 防护等级(IP)
圆形优势：天然密封结构更易实现IP68/IP69K(如菲尼克斯M12X)，适配户外、水下场景。
矩形方案：需额外密封设计(如泰科HTSW系列加装橡胶垫)，成本增加20%-30%。
2. 抗振与抗冲击
圆形优势：螺纹锁紧+圆周受力均匀(如MIL-DTL-5015系列)，耐受15G振动。
矩形方案：卡扣或螺钉固定(如莫仕MX150)，抗振性依赖锁紧机构设计。
3. 温度范围
两者均覆盖-40℃~125℃(工业级)，但圆形连接器(如安费诺97系列)因密封结构更耐湿热环境。
四、应用场景与典型案例
1. 矩形连接器适用场景
工业自动化：PLC控制柜(魏德米勒TopJob® S，40A)、服务器背板(Samtec FireFly™，56Gbps)。
消费电子：打印机主板(JAE MX80，1.27mm间距)。
2. 圆形连接器适用场景
汽车电子：传感器接口(M12)、充电枪(国标GB/T，250A)。
能源与军工：水下机器人(SubConn，6000米耐压)、航空设备(MIL-DTL-38999)。
五、成本与维护对比
1. 采购成本
矩形连接器：高密度型号(如100针位)单价较高，但单位针位成本更低。
圆形连接器：M12标准品价格低至$1.5/个，但高压定制型号(如500V)成本翻倍。
2. 维护便捷性
矩形优势：模块化设计支持单针位更换(如TE动态模块)，减少停机时间。
圆形挑战：密封结构拆装需专用工具，维护耗时增加30%。
矩形与圆形连接器的选择需综合电气需求、环境挑战与成本效益，接插世界网提供泰科、菲尼克斯等品牌全系列连接器现货，涵盖工业级、车规级及定制化方案。
