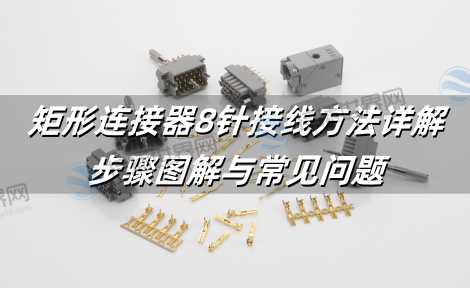

矩形连接器8针接线方法详解：步骤图解与常见问题

矩形连接器8针接线是工业设备组装与维护中的常见需求，但线序错误可能导致信号干扰或设备损坏，针对工程师与采购员对标准化接线流程的迫切需求，本文结合泰科、莫仕等品牌8针连接器产品特性，详解接线步骤、工具选择及注意事项，确保操作安全高效。

一、矩形连接器8针接线前准备工作

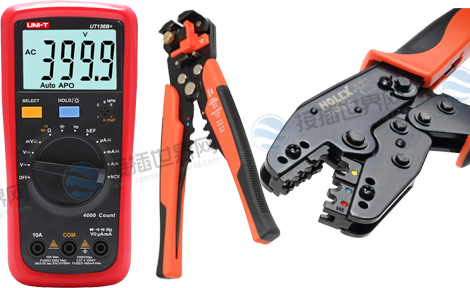

1. 工具与材料清单

压接钳(推荐泰科AMP压接工具)、剥线器、万用表。

8针矩形连接器(如莫仕MX150系列)、配套端子、导线(截面积匹配电流需求)。

线序图(通常标注于连接器外壳或品牌官网)。

2. 安全注意事项

断电操作：确保设备电源关闭，避免短路风险。

防护措施：佩戴防静电手环，防止静电损伤敏感电路。

二、矩形连接器8针接线步骤详解

1. 线序识别与标准规范

国际通用线序(以泰科8针连接器为例)：

特殊场景调整：

若用于RS485通信，针脚3/4为差分信号对(A+/A-)，需双绞线处理。

汽车电子线束需遵循ISO 19642标准，接地针脚需加粗导线(如1.5mm²)。

2. 导线处理与端子压接

剥线长度：根据端子类型调整(如绝缘位移端子剥线6mm，压接端子剥线3mm)。

压接操作：

1. 将裸线插入端子尾部，确保铜丝完全包裹。

2. 使用压接钳对端子进行两次压接(先压导线，再压绝缘层)。

3. 检查压接质量：无铜丝外露、端子无变形。

3. 插入端子与锁紧测试

插入顺序：按针脚编号从小到大依次插入，避免错位。

锁紧机构：

卡扣式连接器(如莫仕MX150)需听到“咔嗒”声确认锁定。

螺纹式连接器需旋紧至扭矩值(通常0.6~1.2N·m)。

导通测试：

使用万用表蜂鸣档，逐针测试通路(针脚与导线另一端是否导通)。

检查相邻针脚间绝缘电阻(应>100MΩ，防止短路)。

三、常见问题与解决方案

1. 线序错误

现象：设备无法启动或信号紊乱。

解决：对照线序图重新接线，重点检查电源正负极是否反接。

2. 接触不良

现象：间歇性断连或电阻异常。

解决：

检查端子压接是否松动，重新压接或更换端子。

清洁针脚氧化层(使用电子清洁剂)。

3. 屏蔽层未处理

现象：高频信号受电磁干扰。

解决：屏蔽层导线单独接至连接器指定针脚(通常为8号)，避免悬空。

四、用户需求与选型建议

1. 工程师关注点

高可靠性场景：选镀金针脚连接器(如泰科DEUTSCH DT系列)，耐腐蚀性强。

高频信号传输：优先选用带屏蔽壳的型号(如莫仕MX150L)。

2. 采购员关注点

现货匹配：接插世界网提供泰科、矢崎等品牌8针连接器库存，支持型号精准搜索。

成本优化：批量采购可定制线序(如1000件起订)，降低单价。

掌握矩形连接器8针接线方法可大幅提升设备组装效率与可靠性，通过接插世界网，用户可快速获取泰科、莫仕等品牌8针连接器的技术参数、线序图及现货库存，并一站式采购专业压接工具与配套端子，作为连接器行业的权威B2B平台，接插世界网以实时更新的数据与极致的搜索体验，助力工程师与采购员高效完成接线任务。
