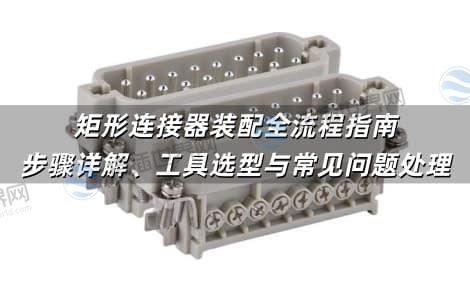

矩形连接器装配全流程指南：步骤详解、工具选型与常见问题处理
在工业自动化与设备制造中，矩形连接器的装配质量直接影响设备稳定性，误操作可能导致接触不良、信号衰减甚至设备损坏。本文从工具选型、操作规范到实战案例，系统解析“矩形连接器怎么装配”，为工程师与产线人员提供标准化操作手册。
一、装配前准备与工具选型

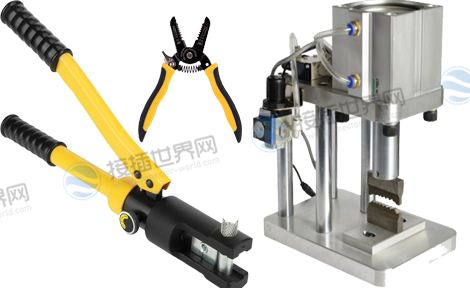

1. 工具清单
压接工具：
手动压接钳：TE 58433-1(适配0.5-6mm²导线，压力15-20N·m)。
气动压接机：日本JST AP-80(压力0.5-8吨可调，支持高速产线)。
辅助工具：剥线钳(精度±0.3mm)、扭矩螺丝刀(0.1-2.5N·m)、万用表(检测通断)。
2. 材料检查
端子与导线匹配：确认端子套管直径=线径+0.1mm(如2.5mm²线配2.6mm套管)。
防护配件：热缩管(耐温125℃)、密封胶(如3M Scotch-Weld DP420)。
二、标准化装配步骤(以通孔插装为例)
1. 剥线与预处理
剥线长度：端子套管长度+1mm(如泰科HTSW系列需剥7mm)。
绞线处理：多股线需顺时针绞合，避免铜丝散开。
2. 端子压接
压接定位：导线插入端子套管至根部，压接钳垂直施压至“咔嗒”声。
质量检测：压接部位呈六边形，无裂纹或铜丝外露，拉力≥50N(0.5mm²线)。
3. PCB安装与焊接
引脚插入：通孔插装需引脚与PCB孔位对齐，倾斜度≤2°。
焊接规范：波峰焊温度245℃±5℃，焊接时间3-5秒，避免虚焊或过热。
4. 壳体组装与锁紧
防呆设计：对齐壳体键槽(如莫仕MX150的三角标记)，推入至锁定声。
扭矩校准：螺钉锁紧扭矩1.2-1.5N·m(泰科DEUTSCH系列)。
三、不同封装类型的特殊处理
1. 表面贴装(SMT)
回流焊参数：峰值温度260℃，升温斜率2℃/秒，防止端子变形。
贴片精度：使用贴片机(如富士NXT III)定位误差≤0.1mm。
2. 压接封装
压力控制：6mm²线需3.5吨压力(如Greenconn GRT系列)。
模具匹配：定期用千分尺检测模具磨损(误差>0.05mm需更换)。
四、常见装配问题与解决方案
| 故障现象 | 原因分析 | 解决方案 |
|---|---|---|
| 接触电阻过高 | 压接力不足或铜丝氧化 | 校准压接工具压力，更换镀层端子 |
| 插拔力异常 | 壳体键槽错位或公差过大 | 使用防呆测试工装预检测 |
| 信号串扰 | 屏蔽层未接地或线序错误 | 单点接地并检查差分对布线 |
| 端子松脱 | 锁紧机构未到位或振动导致 | 复紧螺钉并补装防松胶 |
五、品牌工具与配件推荐
1. 泰科装配套装：
型号：58433-1压接钳 + 680-5220端子，适配工业级通孔连接器。
2. 莫仕MX150系列工具：
优势：快锁设计支持单手操作，适配汽车电子高振动场景。
3. 国产替代方案：
速普SZ工具包：成本降低40%，兼容泰科接口，含剥线钳、压接模组。
矩形连接器的科学装配是设备高效运行的基石，接插世界网提供泰科、莫仕等品牌全系列工具与连接器现货，涵盖装配指导视频与3D模型库。
