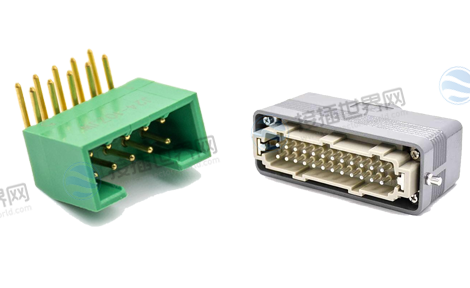

矩形连接器与印制电路连接器区别解析：结构对比与应用场景

在电子设备连接方案中，矩形连接器和印制电路连接器(PCB连接器)因功能定位不同而常被混淆，对于连接器采购员和工程师而言，明确两者的设计差异与应用边界，可有效避免选型错误并优化设备布局，本文结合泰科、莫仕等品牌产品特性，深度解析两类连接器的技术特点及适配场景，助力用户高效决策。

一、定义与核心功能差异

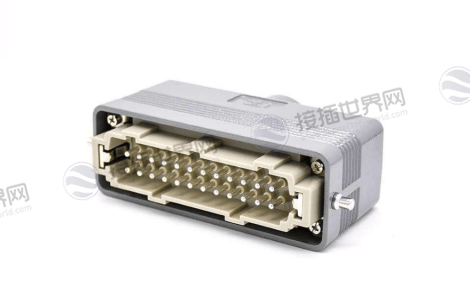

1. 矩形连接器

定义：矩形连接器泛指外形呈矩形、支持多针脚插拔的电气接口，通常由金属外壳、绝缘基体及接触件(插针/插孔)组成，用于设备间或模块间的电力与信号传输。

功能：适用于高密度、高可靠性场景，如汽车电子线束(泰科AMP系列)、工业自动化设备。

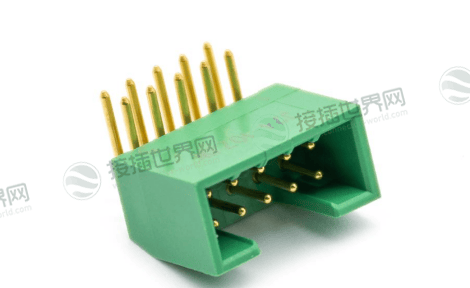

2. 印制电路连接器(PCB连接器)

定义：专为PCB板设计的连接器，直接焊接或插接于电路板表面，用于连接PCB与其他组件(如线缆、模块)，常见类型包括排针、排母及板对板连接器。

功能：实现电路板间的快速扩展与信号传输，例如莫仕Micro-Fit系列用于消费电子主板连接。

二、结构设计与技术参数对比

1. 连接方式差异

矩形连接器：

采用插头-插座配对结构，带锁紧机构(如卡扣、螺纹)，确保防振动脱落，如泰科DEUTSCH HD系列。

支持多芯线缆集中连接，针脚数可达数百个。

印制电路连接器：

直接焊接于PCB板(如DIP插件式)或表面贴装(SMT)，体积小巧，针脚间距密集(0.5mm~2.54mm)。

通常无需额外外壳防护，依赖PCB布局实现信号完整性。

2. 材料与防护等级

矩形连接器：

外壳多采用金属(如铝合金)或工程塑料(PBT/PA66)，防护等级达IP67/IP68(适用于户外设备)。

内部接触件镀金或镀银，提升导电性与耐腐蚀性。

印制电路连接器：

基体材质以LCP(液晶聚合物)或尼龙为主，耐高温但防护等级较低(IP20~IP40)。

接触件多为磷青铜镀锡，适用于低电流信号传输。

3. 电气性能差异

矩形连接器：

高电流承载(10A~100A)，支持高压传输(如新能源车载充电接口)。

部分型号集成屏蔽层，抗电磁干扰(如莫仕MX150系列)。

印制电路连接器：

电流承载低(0.5A~5A)，适用于信号传输(如HDMI、USB接口)。

高频性能优异，用于5G通信模块、高速数据传输。

三、应用场景与选型建议

1. 典型应用场景

矩形连接器：

工业设备：自动化产线机械臂模块对接(需抗振动、耐油污)。

汽车领域：电池管理系统(BMS)高压连接，符合LV214标准。

印制电路连接器：

消费电子：智能手机主板与显示屏排线连接(FPC连接器)。

通信设备：服务器背板高速信号传输(如Samtec高速板对板连接器)。

2. 选型关键要点

工程师需关注：

电流电压需求：高压场景选矩形连接器，低压信号选PCB连接器。

空间限制：PCB连接器适配紧凑型设计，矩形连接器需预留插拔空间。

采购员需关注：

品牌兼容性：接插世界网提供泰科、住友等品牌现货，支持型号精准匹配。

成本控制：PCB连接器单价低但批量需求大，矩形连接器单件成本高但寿命长。

矩形连接器与印制电路连接器在功能定位与设计逻辑上存在本质差异，选型需综合考量电气性能、环境适应性及成本因素，通过接插世界网，用户可快速获取泰科、莫仕等品牌的全系列连接器参数与库存信息，并享受一站式采购服务，作为连接器行业的领先B2B平台，接插世界网以极致的搜索体验与实时更新的库存数据，助力工程师与采购人员高效完成选型与采购流程。
