欧式端子接线标准全解析：规范操作、检测流程与场景应用
欧式端子(凤凰端子)的规范接线是保障电气系统安全的核心，其标准严格遵循IEC 60352、UL 486E等国际规范，接线失误可能导致接触电阻超标、端子过热甚至设备短路，本文从参数匹配、操作流程、分场景应用、质量检测四维度详解标准要点，为工业控制柜、汽车电子及新能源设备提供权威操作指南。
相关阅读：欧式接线端子终极指南：型号规格、接线标准、操作技巧与厂家选型全解析
一、标准体系与核心原则
1. 电流额定值差异
欧规(IEC)：以端子温升45℃为额定电流判定点(如端子环境温度80℃时，电流需使导体温度≤125℃)，实际使用电流需≤额定值的80%。
美规(UL)：以温升**30℃**的电流值90%作为标称值，相同端子欧规载流能力比美规低15%-20%。
2. 设计理念
模块化结构：支持导轨拼接(间距标准5.08/3.81mm)，绝缘体与导体筒分离，便于维护。
材料要求：
导体：铜镀锡/镀银(导电率≥80% IACS);
绝缘体：PA66材质(UL 94V-0阻燃等级)，耐温-40℃~105℃。
二、关键参数匹配规范
1. 线径匹配规则
| 端子类型 | 适配线径范围 | 允许误差 | 压接高度标准 |
|---|---|---|---|
| 螺钉式(W系列) | 4 - 10mm² | ±0.2mm² | 2.8±0.1mm(6mm²端子) |
| 弹簧式(U系列) | 0.2 - 2.5mm² | ±0.1mm² | 1.5±0.05mm(1mm²端子) |
| PCB焊接型 | 0.5 - 1.5mm² | ±0.15mm² | 焊点无虚焊/拉尖 |
禁忌：线径>标称值10%将压接不充分，<5%可能压断线芯。
2. 绝缘层处理要求
插入深度：4mm²以下导线绝缘层进入端子筒3-5mm，6-10mm²需5-7mm。
剥线长度：误差≤0.5mm，剥线后铜丝无损伤(断丝率≤5%)。
三、标准化操作流程(五步法)
1. 步骤1：剥线与清洁
使用校准剥线钳(如OPT SN-06WF)，按线径调节橘色滑块匹配绝缘层厚度。
尼龙刷清除线芯氧化层，无水乙醇清洁端子内壁。
2. 步骤2：压接工艺
定位：线芯100%插入端子筒底，无铜丝外露。
压接操作：
螺钉式：扭矩0.5-0.6N·m(听到“咔嗒”声即停);
弹簧式：专用螺丝刀撬开弹片后插入导线，拔出螺丝刀锁定。
3. 步骤3：防护与标记
热缩管距绝缘层5mm，300℃热风枪均匀收缩;
工业场景按导线功能选色：交流黄/绿/红，直流棕/蓝。
四、分场景接线标准差异

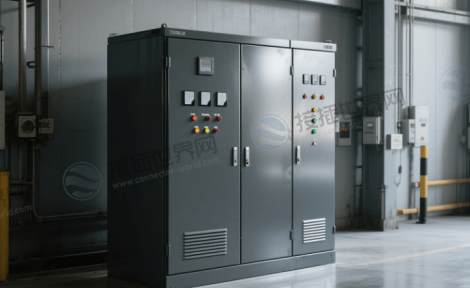

1. 工业控制柜(高电流场景)
端子选型：W系列螺钉端子(载流115A/600V)，压接前涂导电膏降阻15%。
检测重点：负载运行2小时后红外测温，温升≤30K(UL 310标准)。
2. 汽车电子(抗振防腐蚀)
导线要求：镀锡铜线(如FLRY-B型)，盐雾防护提升3倍。
二次防护：压接后点涂硅酮胶(耐-40℃~180℃)。

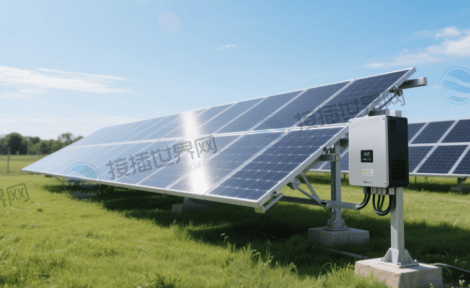

3. 户外光伏设备(IP68防护)
专用端子：F系列硅胶圈+环氧灌封，耐水深1米/30分钟。
导线适配：双绝缘XLPE材质，UV层厚度≥0.5mm。
五、质量检测与故障预防
1. 必检项目与工具
| 检测项 | 标准要求 | 工具与方法 |
|---|---|---|
| 接触电阻 | ≤0.5mΩ(100A以下) | 毫欧表四线法测量 |
| 拉拔力 | 6mm²线≥300N | 拉力机5mm/min施力 |
| 绝缘电阻 | ≥100MΩ(500VDC) | 摇表测试端子间阻值 |
2. 常见故障解决方案
接触不良：
原因：螺钉未拧紧或弹片疲劳(U系列>5万次插拔需更换);
对策：定期点检+GO/NOGO量具校准。
绝缘老化：高温场景(>105℃)选用PA66材质端子(如MU系列)。
遵循欧式端子接线标准是保障设备长期稳定运行的核心，接插世界网提供Phoenix Contact、魏德米勒等品牌全系列UL认证端子及配套工具，所有产品均附3D压接参数图与IEC标准工艺手册。
