板对板连接器的五大类型详解：结构特性与应用场景全指南

板对板连接器作为电子设备高密度互连的核心元件，其类型选择直接影响信号完整性与系统可靠性。行业数据显示，23%的电路故障源于连接器选型不当。接插世界网基于2025年技术标准，从结构设计(插拔/堆叠/卡扣)、电气性能(高频/高压/抗震)及应用场景(消费电子/新能源车/工业自动化)三大维度，详解五大类型的技术特性与选型策略，助力工程师规避信号衰减、接触不良等风险。

一、基础类型：结构差异与场景适配性

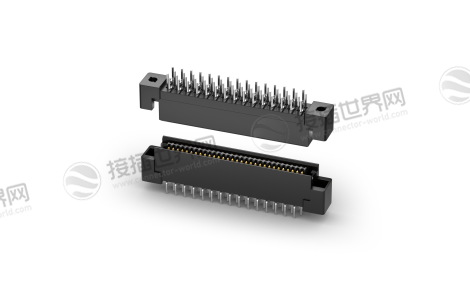

1. 插拔式连接器

结构特性：通过插针与插孔物理接触实现连接，安装简易，支持频繁插拔。

性能参数：接触电阻≤10mΩ，插拔寿命>500次，间距0.4-1.0mm。

典型应用：消费电子(如手机主板)、家用电器维修接口。

缺陷警示：抗震性弱(仅ISO 3级)，高压场景(>48V)禁用。

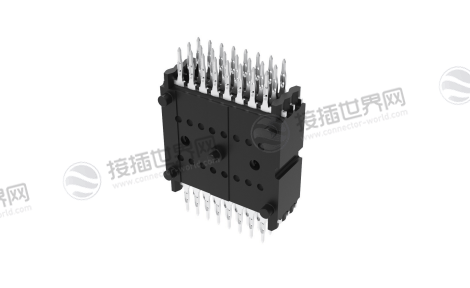

2. 堆叠式连接器

高密度优势：1cm长度支持40个引脚，比传统排针密度提升100%。

技术演进：Interplex多排堆叠方案支持1-6排堆叠，单排30触点，板间距7-30mm可调。

核心场景：工业控制柜多层PCB互联、通信设备背板(如5G基站AAU模块)。

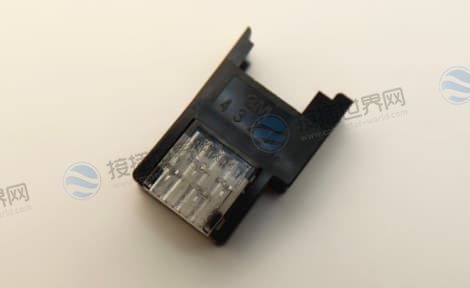

3. 卡式连接器

机械强化设计：卡扣锁紧结构提供ISO 5级抗震，位移容忍±2mm。

环境耐受性：IP68密封(水深1.5米浸泡7天无渗漏)，耐盐雾>96h。

刚性需求场景：汽车发动机舱线束、户外电力设备(如光伏逆变器)。

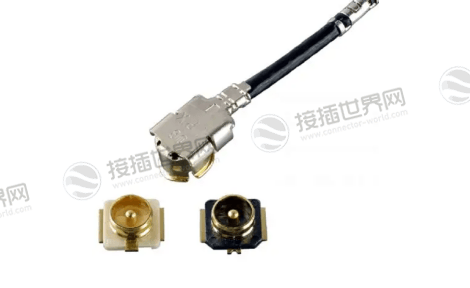

4. 同轴连接器

高频传输专精：阻抗50Ω±5%，支持40GHz信号传输(驻波比<1.5)，损耗<0.1dB/cm。

抗干扰能力：双层屏蔽结构降低串扰30%，优于普通连接器。

不可替代领域：5G毫米波雷达、医疗成像设备(如MRI扫描仪)。

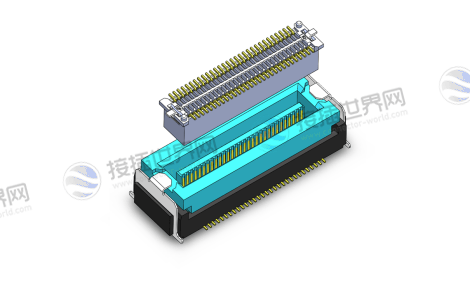

5. 浮动连接器

公差补偿能力：允许XY轴向偏移±0.5mm(Hirose)至±0.85mm(IRISO)。

工业价值：兼容PCB安装误差，生产线故障率降低23%。

典型应用：工业机器人关节控制板、航天器舱内设备互联。

五大类型性能对照表

二、新兴技术：可堆叠模块化设计

1. Interplex多排BTB方案

革新设计：“卡入式薄片”(Snap-in Biscuit)技术，支持1-6排自由堆叠，引脚数按需扩展。

性能突破：

铜合金引脚接触电阻<1mΩ，载流3A/引脚;

耐-40℃~150℃极端温度，抗35g冲击(10轴测试)。

成本优化：通用化平台降低定制成本30%，适用于电动助力转向系统(EV)。

2. 国产高频堆叠技术

5G适配：欧康精密推出0.8mm堆叠高度BTB，阻抗控制50Ω±5%，国产化率提升至28%。

瓶颈：温升较国际品牌高15%，需降额使用。

三、选型技术规范：四维决策模型

1. 电气参数匹配

电流/电压：供能电路选3A/引脚(如堆叠式)，信号电路重阻抗匹配(同轴式最优)。

高频场景：同轴连接器必选LVDS信号(延迟≤0.1ns)。

2. 机械与环境适配

震动场景：卡式连接器(抗35g冲击)>浮动式>插拔式。

腐蚀环境：镀金触点(电阻≤0.5mΩ)或IndiCoat™涂层(防锡须)。

3. 密度与成本平衡

高密度需求：堆叠式(1cm/40pin)>浮动式>排针。

降本策略：消费电子可用FPC连接器(单价低30%)，但插拔寿命仅50次。

4. 安装与维护效率

产线自动化：贴片式堆叠连接器(SMT工艺)适配高速贴装;

维修友好性：插拔式>卡式>焊接式(需热风枪拆卸)。

四、典型失效案例与预防

1. 接触不良

成因：插拔式端子未锁紧(接触电阻升300%)。

预防：强制二次锁(“咔嗒”声验证)+万用表检测(电阻<10mΩ)。

2. 信号衰减

高频场景：同轴连接器屏蔽层破损，串扰升30%。

解决：选用双层屏蔽同轴线(覆盖率≥85%)。

3. 环境失效

盐雾腐蚀：非镀金端子在沿海地区6个月锈蚀;

对策：车规级卡式连接器(镀锡≥8μm)+IP68密封。

板对板连接器的科学选型需遵循 “场景-性能-成本”三角法则：5G通信首选高频堆叠式(40GHz)、汽车电子锁定抗震卡式(ISO 5级)、工业自动化依赖浮动式(±0.5mm公差补偿),新兴可堆叠方案(如Interplex多排BTB)以模块化设计突破密度与成本瓶颈，助力新能源与机器人产业升级

(注：数据源于Interplex 2022白皮书、GB/T 28046及行业实测)
