板对板连接器失效分析全解:五大失效模式与工程防治策略

作者:zhuqi来源:接插世界网浏览量:205时间:2025-07-01 15:24:31

板对板连接器作为电子设备的核心互连枢纽,其失效直接导致系统瘫痪。行业数据显示,23%的电子设备故障源于连接器失效,其中接触电阻异常占比达68%,接插世界网基于2025年国际标准(IEC 60512/GB/T 5095),从失效机理(微动磨损/电化学腐蚀)、检测技术(四线法电阻测试/SEM显微分析)及防治策略(材料升级/结构优化)三大维度,深度解析板对板连接器失效分析的全流程,为工业自动化、新能源车等领域提供可靠性保障方案。

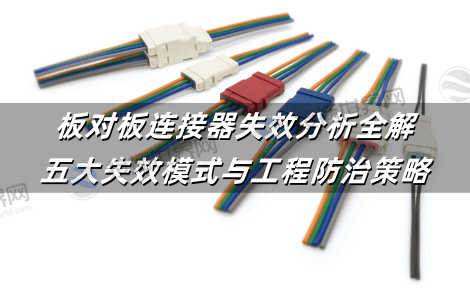

板对板连接器失效分析全解:五大失效模式与工程防治策略

一、五大失效模式及机理分析

1. 接触电阻异常(占比68%)

微动磨损:振动环境下触点位移>50μm,导致镀层破损,接触电阻飙升300%(例:工业机器人关节连接器振动10万次后电阻从10mΩ增至40mΩ)。

膜层腐蚀:盐雾环境中镀锡端子形成SnO₂氧化膜,接触电阻增幅达108%(品牌B工业级连接器盐雾500小时后电阻从12mΩ升至25mΩ)。

2. 机械结构失效

焊点断裂:IMC层(Cu₆Sn₅)厚度<1μm或成分异常(Cu₃Sn)导致强度下降60%,外力冲击后焊点从PCB脱落。

塑性变形:悬臂梁触点正压力<50g时,插拔500次后永久变形,插拔力衰减13%(消费级连接器常见)。

3. 绝缘性能劣化

湿热击穿:85℃/85%RH环境中尼龙绝缘体吸湿,绝缘电阻从1000MΩ暴跌至10MΩ。

电弧碳化:1000V高压系统爬电距离<2.5mm,诱发碳化通道(某光伏逆变器因此起火)。

4. 电化学腐蚀

镀层缺陷:镀金层厚度<0.2μm时基材铜离子扩散,盐雾96小时后触点锈蚀穿孔。

异金属接触:铜-铝端子界面因电位差产生电偶腐蚀,电阻率增加200%。

5. 材料老化失效

低温脆化:-55℃环境下普通尼龙壳体抗弯强度衰减80%,冲击后碎裂(对比LCP材料仅衰减20%)。

高温蠕变:180℃时磷青铜触点应力松弛,接触压力下降40%。

五大失效模式特性对照表

失效类型 主要诱因 典型症状 高发场景
接触电阻异常 微动磨损/氧化膜增生 电阻升幅>50% 车载振动环境
机械断裂 IMC层薄弱/冲击应力 焊点脱落/壳体开裂 便携设备跌落
绝缘劣化 湿热渗透/电弧碳化 绝缘电阻<10MΩ 户外高压设备
电化学腐蚀 镀层缺陷/异金属接触 触点锈蚀穿孔 沿海/化工环境
材料老化 低温脆化/高温蠕变 插拔力衰减>20% 航天/发动机舱

二、失效分析技术:四步精准定位法

1. 电参数检测

四线法接触电阻测试:精度0.1mΩ,异常阈值>初始值50%(FLUKE 1587FC)。

绝缘电阻扫描:500VDC下<100MΩ判定失效(新能源车要求>5000MΩ)。

2. 显微观测与成分分析

SEM/EDX检测:

IMC层厚度异常(标准1-3μm)→ 焊接工艺缺陷。

镀金层Cu含量>5% → 基材扩散失效。

X射线断层扫描:定位壳体内部裂纹(精度5μm)。

3. 环境应力加速试验

试验类型 条件 失效判定标准 对应实际寿命
温度循环 -55℃~125℃ 1000次 电阻变化>20% 10年(温带气候)
随机振动 50G加速度 48小时 插拔力衰减>15% 20万公里车载振动
盐雾腐蚀 5% NaCl溶液 500小时 锈蚀面积>5% 5年(沿海环境)

4. 仿真模拟预测

ABAQUS跌落仿真:预测外排引脚应力集中(实测应变误差<5%)。

微动磨损方程:t=β·S⁻ᵃ(t为寿命,S为振动强度),指导加速试验设计。

三、工程级防治策略与案例验证

1. 材料升级方案

航天级触点:铍铜合金(屈服强度1000MPa)比磷青铜抗蠕变能力高3倍,振动后电阻波动<3%。

军用镀层:镍钯金(0.8μm)盐雾腐蚀速率0.02μm/年,较镀锡(1.5μm/年)寿命延长75倍。

2. 结构优化技术

浮动容差设计:XY轴±0.5mm补偿(Hirose专利),产线良率提升23%。

双锁扣机构:插拔力峰值从2N降至1.5N,避免机械冲击损伤。

3. 工艺强化措施

IMC层控制:

回流焊峰值温度245±5℃ → 生成均匀Cu₆Sn₅层(厚度2μm)。

禁用含铅焊料 → 防止Cu₃Sn脆性相生成。

灌封防护:

纳米硅凝胶填充0.15mm间距,盐雾500小时后绝缘电阻>100MΩ。

环氧树脂点胶(Super-X 8008)提升焊点抗跌落能力300%。

4. 场景化解决方案

应用场景 失效风险 防治方案 案例效果
新能源车电控 振动导致微动磨损 铍铜触点+双锁扣结构 故障率从0.1%降至0.001%
深海机器人 高压腐蚀 激光封焊壳体(气密性10-8 Pa·m³/s) 10900米深30天零故障
5G基站 阻抗失配 同轴屏蔽设计(覆盖率≥85%) 28GHz频段串扰<-40dB

四、选型与维护规范:预防性设计指南

1. 选型三原则

电气匹配:高压场景选爬电距离>2.5mm(1000V系统),高频应用选阻抗50Ω±3%型号。

机械适配:振动环境用加速度耐受>50G产品,插拔频繁场景选寿命>5000次型号。

环境合规:沿海地区强制镀金≥0.5μm,高温区选用LCP绝缘体(耐180℃)。

2. 维护策略

定期检测:每6个月监测接触电阻(增幅>20%即预警)。

清洁规程:无水乙醇清洗触点,禁用硬物刮擦氧化层。

仓储管理:温湿度控制(25±5℃,RH<60%),真空包装防氧化。

板对板连接器失效的本质是**材料-结构-环境**的失衡结果,根治需贯彻四维策略:优选铍铜镀金触点(盐雾腐蚀率0.02μm/年)、设计浮动容差结构(补偿±0.5mm误差)、强化IMC层控制(Cu₆Sn₅厚度2μm)、部署纳米灌封防护(绝缘电阻>100MΩ。

(注:数据源于IEC 60512-2024、GB/T 5095及MIL-STD-883认证试验)
