板对板连接器十大应用领域全解析：5G通信/汽车电子/医疗设备场景指南

板对板连接器(BTB)作为电子设备高密度互连的核心桥梁，其应用场景直接决定选型逻辑与可靠性设计，行业数据显示，23%的系统故障源于连接器场景误配，接插世界网基于2025年技术标准，从电气性能(阻抗50Ω±5%)、机械要求(抗震ISO 5级)及环境耐受性(耐温-40℃~180℃)三大维度，详解十大领域的应用规范与头部企业方案，助力工程师规避信号衰减、接触失效等风险。

一、通信设备：高速传输的核心载体

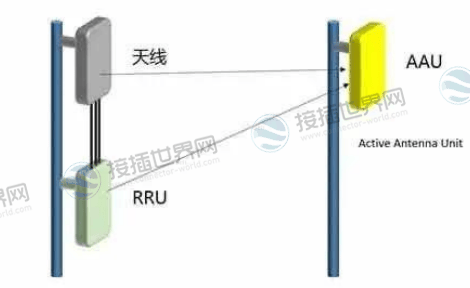

1. 5G基站AAU模块

技术需求：

40GHz毫米波传输(阻抗公差≤3%)，驻波比<1.2;

同轴连接器屏蔽覆盖率≥85%，抑制28GHz频段串扰。

代表方案：Amphenol正交背板连接器(延迟≤0.1ns)，单价￥18.7~26.5。

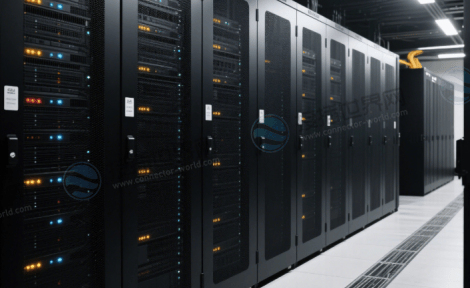

2. 数据中心服务器

高密度互联：

堆叠式BTB支持1cm/60pin(Interplex方案)，比传统排针密度高100%;

热插拔冗余设计保障99.999%在线率。

成本警示：镀金端子占单服务器成本12%，但不可降级为镀锡。

二、汽车电子：安全与耐久的刚需场景

1. 新能源三电系统

2. 智能座舱系统

高清显示互联：

FPD-Link III协议支持4K视频传输(延迟≤0.1ms);

浮动连接器补偿中控屏振动公差±0.5mm。

三、医疗设备：生命攸关的精密连接

1. 医学成像设备

MRI核磁共振：

非磁性材料(316L不锈钢外壳)，避免图像畸变;

镀金触点(≥0.5μm)保障μV级生物电信号完整性。

CT扫描仪：

同轴连接器传输速率>10Gbps，分辨率0.5mm层厚;

耐辐照材料(LCP基座)寿命>5万次扫描。

2. 便携监护仪

微型化设计：

0.4mm堆叠高度BTB(深圳乾德方案)，整机减重30%;

电池供电场景待机电流<1μA。

四、工业与消费电子：效率与成本的平衡

1. 工业机器人

高可靠互联：

浮动式BTB容忍关节PCB安装误差±0.85mm(IRISO专利);

耐油污密封(IP69K)，适配汽车焊装车间。

2. 消费电子

五、新兴领域：技术前沿的试验场

1. 卫星通信设备

极端环境耐受：

耐-55℃~125℃温变(LCP材料);

抗20g振动(火箭发射阶段)。

案例：Kyocera陶瓷基BTB(真空环境寿命>15年)。

2. 量子计算机

超导互联需求：

低温连接器(4K工作温度)电阻<0.1mΩ;

金-铌钛合金触点防冷焊。

六、选型避坑指南：三大失效场景预防

1. 接触失效(占故障68%)

预防措施：

汽车电子选双触点设计(冗余路径降阻15%);

医疗设备强制镀金≥0.5μm。

2. 绝缘击穿(新能源高风险)

规范：

1000V系统耐压测试≥1200V AC/1分钟;

爬电距离>2.5mm(IEC 60664标准)。

3. 机械疲劳(工业场景高发)

强化方案：

机器人关节用卡扣式BTB(插拔力>50N);

消费电子避免选用插拔寿命<100次的FPC方案。

板对板连接器的场景化应用需紧扣 “电气-机械-环境”三重匹配：5G基站优选高频同轴型(40GHz)、新能源车锁定高压密封款(1000V/IP67)、医疗设备专注镀金精密件(μV信号保真)。

(注：应用数据依据IEC 60512-2024、GB/T 28046及头部企业白皮书)
