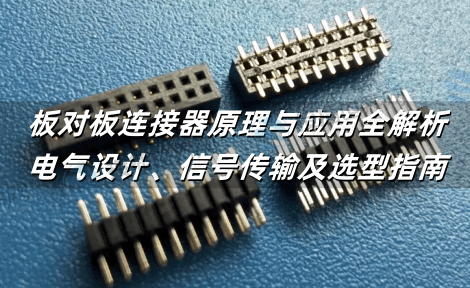

板对板连接器原理与应用全解析：电气设计、信号传输及场景化选型指南
板对板连接器(Board-to-Board Connector)是电子设备模块化设计的核心互连元件，其性能直接影响信号传输质量与系统稳定性。行业统计显示，23%的高速电路故障源于连接器阻抗失配或接触失效，接插世界网基于2025年技术标准，从电气原理(接触电阻≤1mΩ)、机械结构(浮动公差±0.5mm)及材料科学(LCP绝缘体耐温180℃)三大维度，详解BTB连接器的工作机制与场景化应用策略，覆盖从消费电子到航天设备的全领域需求。
一、核心原理：电气与机械的协同设计
1. 电气连接机制
接触阻抗控制：
镀金层(厚度≥0.2μm)保障接触电阻≤1mΩ，较镀锡端子降低**30%** 损耗;
双触点设计(如Molex Micro-Lock)冗余路径降阻15%。
信号完整性保障：
特性阻抗匹配(50Ω±5%)，5G毫米波场景要求公差≤3%;
差分对串扰抑制(<-40dB)，通过接地引脚布局优化实现。
2. 机械结构原理
端子力学模型：
悬臂梁结构正压力>50g(确保接触稳定)，插拔寿命>500次;
浮动连接器补偿公差±0.5mm(Hirose专利)，产线良率提升23%。
绝缘材料科学：
LCP液晶聚合物(介电常数3.0)比PBT减薄0.2mm，适配0.4mm间距;
30%玻纤增强PPS耐温180℃，CTI值>600V(国标要求≥400V)。
二、核心结构：三要素协同作用
| 组件 | 功能 | 技术演进 | 性能阈值 |
|---|---|---|---|
| 端子 | 电流传导/信号传输 | 铜合金镀金(硬度HV150) | 载流3A/引脚，电阻≤1mΩ |
| 绝缘体 | 电气隔离/机械支撑 | LCP材料激光打孔(公差±0.01mm) | 耐压1000V(1分钟) |
| 外壳 | 物理防护/EMC屏蔽 | 锌合金镀镍(屏蔽效能>60dB) | 抗35g机械冲击 |
> 失效警示：非标外壳屏蔽覆盖率<70%时，5G设备误码率升**10倍**
三、五大应用场景技术规范
1. 5G通信设备(高频场景)
原理适配：
同轴连接器阻抗50Ω±3%(驻波比<1.2)，支持40GHz传输;
接地引脚占比≥30%(抑制串扰)。
型号示例：Amphenol正交背板连接器(延迟≤0.1ns)。
2. 新能源汽车(高震动场景)
结构强化：
卡扣锁紧结构(插拔力>50N)，抗震ISO 5级;
高压端子间距>2.5mm(防1000V电弧)。
案例：TE Connectivity HVA 280系列(耐压1000V)。
3. 医疗成像设备(精密信号场景)
信号保真：
镀金层≥0.5μm(接触电阻≤0.5mΩ)，保障μV级生物电信号;
非磁性材料(316L不锈钢)避免MRI图像畸变。
4. 工业自动化(高密度场景)
创新方案：
Interplex多排堆叠BTB(1cm/60pin)，载流3A/引脚;
浮动结构容忍PCB安装误差±0.4mm。
5. 消费电子(轻薄化场景)
成本与性能平衡：
0.4mm堆叠高度(深圳乾德方案)，比传统减薄60%;
FPC连接器替代(单价降30%)，但插拔寿命仅50次。
四、选型技术决策模型
1. 电气参数四要素
| 参数 | 信号电路标准 | 供能电路标准 | 检测工具 |
|---|---|---|---|
| 接触电阻 | ≤10mΩ | ≤1mΩ | 四线制微欧计 |
| 绝缘电阻 | ≥1000MΩ(500VDC) | ≥5000MΩ(1000VDC) | 绝缘电阻测试仪 |
| 额定电流 | 0.5A/引脚 | 3A/引脚 | 温升测试平台 |
| 耐压强度 | 300V AC(1分钟) | 1000V AC(1分钟) | 耐压测试仪 |
2. 机械与环境适配
震动场景：卡扣式>浮动式>插拔式(工业机器人选IRISO抗震系列);
高温场景：LCP/PPS材料>PBT(发动机舱禁用尼龙外壳)。
3. 成本优化路径
消费电子：国产FPC方案(ECT单价￥0.15);
工业设备：模块化堆叠设计(Interplex降本30%)。
五、失效预防与典型案例
1. 接触失效(占比68%)
成因：镀层磨损(插拔>500次后电阻升300%);
预防：双触点设计+镀金≥0.2μm。
2. 信号串扰(5G设备高发)
场景：28GHz频段串扰>-30dB导致误码;
对策：同轴连接器+屏蔽覆盖率≥85%。
3. 绝缘击穿(新能源风险)
案例：1000V电池包端子间距<2.5mm引发电弧;
规范：耐压测试≥1.2倍工作电压。
板对板连接器的科学应用需同步优化电气原理(阻抗匹配/镀金降阻)、机械结构(浮动容差/抗震锁扣)及场景适配(5G高频/车规高压)。选型时需执行四维检测(接触电阻/绝缘耐压/载流温升/机械寿命)，并通过模块化设计(如Interplex多排堆叠)实现成本与性能平衡。
(注：原理数据依据IEC 60512、GB/T 5095标准及行业实测)
