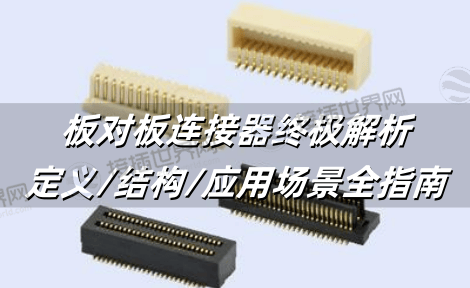

板对板连接器终极解析：定义/结构/应用场景全指南

板对板连接器(Board-to-Board Connector)是电子设备模块化设计的核心互连元件，其功能直接影响系统集成度与可靠性。行业数据显示，高端设备中35%的电路故障源于连接器误选。接插世界网基于2025年国际标准(IEC 60512-2024)，从结构定义(无导线直连)、工作原理(金属端子物理接触)、场景适配(0.4mm超薄手机到40GHz 5G基站)三大维度，彻底解读板对板连接器的技术本质与工程价值。

一、定义解析：结构特征与功能定位

1. 核心定义

板对板连接器(简称BTB)是一种无导线中介的电子元件，通过精密金属端子在两块或多块印刷电路板(PCB)间建立电气连接，实现信号传输与电力供给。其核心价值在于：

高密度集成：1cm²面积支持60个引脚(比线缆连接节省空间70%);

模块化设计：支持热插拔更换(如服务器内存条插槽);

信号保真：阻抗控制50Ω±3%，保障40GHz高速传输。

2. 与相近器件的本质区别

> 注：BTB在智能手机主板堆叠中可实现0.4mm超薄厚度，比WTB方案薄60%

二、核心结构：四部件协同工作原理

1. 端子(核心导体)

材质：磷青铜/铍铜合金(导电率>80% IACS);

镀层：镀金(0.2-0.5μm)保障接触电阻≤1mΩ;

载流：0.5-10A/引脚(服务器高压端子达3A)。

2. 绝缘体(电气隔离层)

材料演进：

LCP液晶聚合物(耐180℃)→ 5G高频场景;

PPS+30%玻纤(CTI>600V)→ 新能源车高压系统。

3. 外壳(机械防护)

功能：

防误插导向(如Weather-Pack凸键设计);

EMC屏蔽(锌合金镀镍，效能>60dB)。

4. 锁扣机构(可靠保障)

抗震型：卡扣式锁紧(插拔力>50N，位移容忍±2mm);

便捷型：翻盖式锁扣(手机BTB拆装时间<5秒)。

三、五大应用场景与技术参数

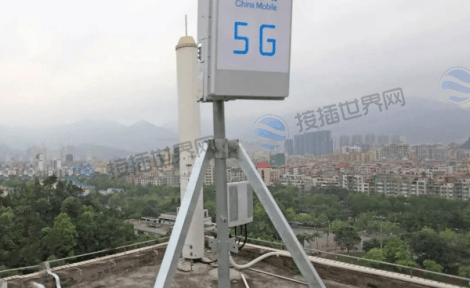

1. 5G通信基站

核心需求：40GHz传输/阻抗50Ω±3%;

代表型号：Amphenol正交背板连接器(延迟≤0.1ns)。

2. 新能源汽车

3. 医疗成像设备

信号保真：镀金层≥0.5μm(接触电阻≤0.5mΩ);

生物兼容：316L不锈钢外壳(避免MRI图像畸变)。

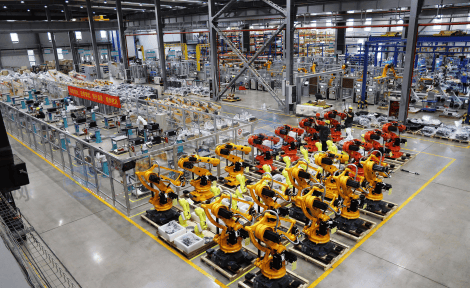

4. 工业机器人

抗震设计：IRISO浮动连接器(补偿±0.85mm误差);

耐油污：IP69K密封(耐受高压水枪冲洗)。

5. 消费电子

超薄化：0.4mm堆叠高度(深圳乾德方案);

成本控制：FPC替代方案(单价降30%，寿命50次)。

四、关键规格参数与选型逻辑

1. 物理维度

2. 电气性能

高速场景：阻抗50Ω±3%(5G基站)、串扰<-40dB@28GHz;

高压场景：爬电距离>2.5mm(1000V系统)，耐压测试1200V AC。

五、技术演进与未来趋势

1. 高频高速化

112Gbps PAM4传输(Amphenol NovaCore方案);

陶瓷基板连接器(介电常数降至2.5)。

2. 极端环境适配

深空探测：-269℃~300℃宽温域(NASA火星车应用);

植入医疗：生物可降解外壳(5年降解率>90%)。

3. 智能集成

内置传感器：实时监测温升/接触电阻(IOT场景);

自修复镀层：微裂纹自动填充(实验室阶段)。

板对板连接器(BTB)是无导线直连PCB的核心互连元件，通过精密端子实现信号传输(40GHz)与电力供给(10A/引脚)。选型需紧扣场景需求：5G基站重阻抗控制(50Ω±3%)、新能源车强耐压抗震(1000V/IP6K9K)、消费电子求超薄降本(0.4mm堆叠)。

(注：数据依据IEC 60512-2024、IPC-2221B及头部企业白皮书)
