板对板连接器焊接全指南：工艺参数/失效预防/场景化方案
板对板连接器的焊接质量直接决定电子系统的长期可靠性，行业统计显示，42%的连接器失效源于焊接工艺缺陷(如虚焊/IMC层异常)，接插世界网基于IPC-J-STD-001H及GB/T 19247标准，从工艺选择(间距0.3mm需激光焊)、参数控制(峰值温度245±5℃)、失效预防(空洞率<15%)三大维度，提供新能源车三电系统、5G基站等场景的焊接全流程解决方案，助力工程师实现微米级精准焊接。
一、四大焊接工艺的核心参数与场景适配
1. 回流焊(SMT主流工艺)
| 参数 | 消费电子标准 | 汽车电子标准 | 失效临界点 |
|---|---|---|---|
| 预热斜率 | 1-3℃/秒 | 0.5-2℃/秒 | >3℃/秒致锡球飞溅 |
| 峰值温度 | 235-245℃ | 245-250℃ | 超260℃损坏LCP基座 |
| 液相时间 | 45-90秒 | 60-120秒 | <40秒致IMC层不连续 |
| 冷却速率 | <4℃/秒 | <3℃/秒 | >6℃/秒引发电镀层裂纹 |
2. 波峰焊(通孔连接器适用)
缺陷高发区：
阴影效应致焊点空洞率>25%(需喷嘴角度优化);
板弯>0.7%时引脚浮高(预弯治具强制要求)。
3. 选择性焊接(新能源车三电系统首选)
氮气保护焊接：氧含量<100ppm，焊点光泽度提升60%;
参数案例：TE HVA 280端子焊接曲线——
预热150℃/60s → 峰值245℃/8s → 冷却速率2℃/s
4. 激光焊(超细间距0.3mm场景)
精度优势：光斑直径0.1mm，位置精度±0.02mm;
成本警示：设备单价>$15万，仅推荐医疗/航天领域。
二、焊接质量核心指标：IMC层与焊点可靠性
1. IMC层生成机制
| 焊料类型 | 理想IMC层 | 厚度标准 | 异常风险 |
|---|---|---|---|
| SAC305 | Cu6Sn5 | 1.5-3μm | >5μm脆性↑300% |
| 无铅SnAg | (Cu,Ni)6Sn5 | 1-2μm | Ni含量>1%致微裂纹 |
| SnPb | Cu3Sn+Cu6Sn5 | 禁用于医疗设备 | Pb迁移引发生物毒性 |
2. 焊点可靠性六项检测
项目1. X光空洞率：汽车电子要求<15%(IPC-A-610 Class 3);
项目2. IMC层厚度：SEM测量，1.5-3μm为合格;
项目3. 推拉力测试：0.5mm间距引脚拉力>1.5N(JESD22-B115);
项目4. 显微切片：观测裂纹/孔洞(精度0.1μm);
项目5. 热阻测试：ΔT<40K@3A满载;
项目6. 导电胶验证：银胶电阻<5mΩ(替代锡焊方案)。
三、五大焊接失效模式及防治策略
1. 虚焊(占比52%)
成因：
焊盘氧化(接触角>90°);
峰值温度不足(<230℃)。
防治：
氮气保护(氧含量<100ppm);
活性焊膏(如Alpha OM-340)。
2. 焊球飞溅
案例：5G基站连接器锡珠短路射频电路;
对策：预热斜率≤2℃/秒 + 焊膏冷藏(10℃以下)。
3. 枕头效应(Head-in-Pillow)
机理：元件引脚与焊料氧化层阻隔;
检测：X射线呈"双球"影像;
根治：引脚镀金层≥0.2μm + 真空包装。
4. 电迁移腐蚀
高发场景：0.4mm间距焊点，电流密度>10⁴A/cm²;
方案：添加2%Bi抑制枝晶生长。
5. 热应力断裂
数据：CTE失配(FR-4:18ppm/℃ vs 陶瓷:7ppm)致裂纹;
解决：底部填充胶(流动性<0.01Pa·s)。
四、场景化焊接方案与参数模板
1. 5G基站(高频连接器)
工艺：真空回流焊(空洞率<5%);
曲线：
150℃/120s → 220℃/60s → 峰值245℃/12s(±2℃)
焊膏：铟泰Indium8.9HF(阻抗50Ω±3%)。
2. 新能源车三电系统
| 子系统 | 焊接工艺 | 关键参数 | 质检标准 |
|---|---|---|---|
| BMS | 选择性焊接 | 氮气保护(O2<500ppm) | 空洞率<10% |
| 电机控制器 | 回流焊+底部填充 | LCP基板峰值温度250℃ | 推力>3N/引脚 |
| OBC | 波峰焊+治具预弯 | 波峰高度0.8mm | 无阴影效应虚焊 |

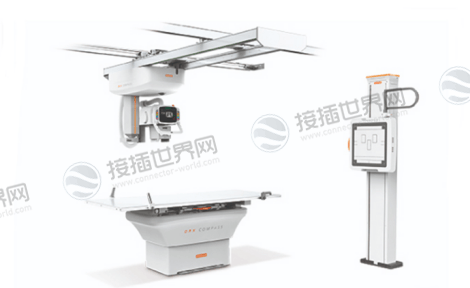

3. 医疗设备(MRI兼容)
无磁要求：SnAg焊料(禁含Fe/Ni);
精度保障：激光焊(光斑0.1mm，功率30W±2%)。
五、成本优化与国产替代方案
1. 工艺降本路径
消费电子：取消氮气保护(空洞率容忍25%);
工业设备：国产锡膏(同方TF-9000)降本40%。
2. 失效维修成本对比
| 失效类型 | 维修成本(￥/点) | 预防方案 | 节约效益 |
|---|---|---|---|
| 虚焊 | 18.5 | 氮气保护+活性焊膏 | 良率提升⇒年省￥230万 |
| IMC过厚 | 27.3 | 峰值温度精准至±2℃ | 设备寿命延长5年 |
| 枕头效应 | 35.6 | 真空包装+镀金引脚 | 报废率降0.7% |
板对板连接器焊接的本质是温度-时间-材料的精密控制：5G基站需真空回流焊(空洞率<5%)、新能源车强化氮气保护(氧含量<500ppm)、医疗设备强制激光焊精度±0.02mm。
(注：工艺标准依据IPC-J-STD-001H、GB/T 19247及头部企业技术白皮书)
