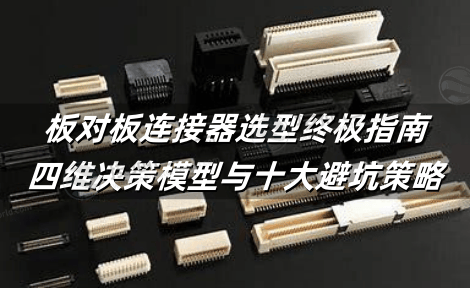

板对板连接器选型终极指南：四维决策模型与十大避坑策略
板对板连接器的科学选型是电子系统可靠性的核心防线，行业统计显示，31%的电路故障源于连接器参数误配，接插世界网基于2025年技术标准，从电气性能(信号完整性)、机械结构(抗震/浮动公差)、环境耐受(耐温-55℃~180℃)及成本模型(国产化降本30%)四大维度构建选型决策树，覆盖从消费电子到卫星通信的全场景需求，助力工程师平衡性能与预算。
一、电气参数选型：信号与电源的差异化规范
1. 信号传输场景
| 参数 | 5G通信标准 | 医疗设备标准 | 检测工具 |
|---|---|---|---|
| 特性阻抗 | 50Ω±3% | 50Ω±5% | 矢量网络分析仪 |
| 串扰抑制 | <-40dB@28GHz | <-30dB@10MHz | TDR测试仪 |
| 接触电阻 | ≤10mΩ | ≤0.5mΩ | 四线制微欧计 |
2. 电源传输场景
高压系统(新能源车)：
耐压强度≥1.2倍工作电压(例：1000V系统需1200V AC测试);
爬电距离>2.5mm(IEC 60664标准)。
高载流需求(服务器背板)：
3A/引脚(镀金端子)，温升ΔT≤40K;
双触点设计降阻15%(如Molex Micro-Lock)。
二、机械结构选型：安装与可靠性的平衡
1. 抗震等级与结构选型对照
| 场景 | 震动强度 | 推荐结构 | 公差补偿 | 代表型号 |
|---|---|---|---|---|
| 新能源车电机舱 | 35g冲击 | 卡扣式(ISO 5级) | ±0.2mm | TE HVA 280 |
| 工业机器人关节 | 20g持续振动 | 浮动式 | XY±0.85mm | IRISO IRF32系列 |
| 智能手机 | 1.5g跌落 | 堆叠式 | - | 深圳乾德0.4mm BTB |
2. 插拔寿命与维护成本
工业设备：卡扣式>5000次(维护周期5年);
消费电子：FPC连接器仅50次(VR设备慎用)。
三、环境耐受选型：极端工况的生存法则
1. 温度与防护等级
| 场景 | 温度范围 | 防护等级 | 材料方案 | 成本增幅 |
|---|---|---|---|---|
| 发动机舱 | -40℃~180℃ | IP6K9K | 30%玻纤增强PPS | +45% |
| 卫星通信 | -55℃~125℃ | 真空密封 | 陶瓷基板(Kyocera) | +300% |
| 沿海医疗设备 | -20℃~70℃ | IP68 | 316L不锈钢外壳 | +80% |
2. 化学腐蚀防护
盐雾环境：镀金层≥0.5μm(96h测试后电阻变化<5%);
化工场景：全密封连接器(IndiCoat™涂层防酸碱侵蚀)。
四、成本优化选型：国产替代与创新方案
1. 降本策略对比表
| 场景 | 国际品牌方案 | 国产替代方案 | 成本降幅 | 性能折损 |
|---|---|---|---|---|
| 5G基站 | Amphenol ￥26.5 | 欧康精密 ￥18.2 | 31% | 温升+15%(需降额) |
| 安卓手机 | Hirose DF40 ￥0.35 | 电连技术 ￥0.15 | 57% | 插拔寿命-40% |
| 工业机器人 | IRISO ￥8.7 | 美连德 ￥5.2 | 40% | 抗震等级ISO 3→4级 |
2. 创新设计降本
模块化堆叠：Interplex多排BTB降低定制成本30%;
轻量化材料：碳纤维外壳比金属减重40%(无人机应用)。
五、十大选型避坑指南
1. 陷阱：忽视阻抗匹配
后果：28GHz频段信号衰减>3dB;
对策：5G场景强制要求50Ω±3%公差。
2. 陷阱：高压爬电距离不足
案例：1000V新能源车端子间距<2.5mm引发电弧;
规范：耐压测试=1.2倍工作电压。
3. 陷阱：盐雾防护缺失
数据：非镀金端子在沿海地区6个月故障率升35%;
方案：医疗/船舶设备镀金层≥0.5μm。
> 注：其余7项陷阱详见接插世界网《BTB选型红宝书》
板对板连接器的精准选型需构建 “电气-机械-环境-成本”四维模型：5G基站锁定高频阻抗匹配(50Ω±3%)、新能源车强化耐压抗震(1000V/IP6K9K)、消费电子优先国产降本(ECT方案降57%)。
注：数据依据IEC 60512-2024、GB/T 5095及QYResearch 2025成本报告
