射频同轴连接器是什么?详解其定义、结构与工作原理

射频同轴连接器是一种专门用于传输射频信号的关键电子组件，它在现代通信和电子设备中发挥着至关重要的作用。许多人可能对射频同轴连接器是什么感到陌生，但实际上它广泛应用于从手机基站到卫星通信的各个领域，接插世界网将详细解析射频同轴连接器的定义、结构组成、工作原理以及主要特性，帮助读者全面了解这一重要元件。

一、基本定义与概述

射频同轴连接器(RF Coaxial Connector)是一种用于连接同轴电缆的电子器件，专门设计用来传输高频电磁波信号。其主要功能是在两个设备或组件之间建立可靠的射频信号传输路径，同时保持信号完整性并防止电磁泄漏。

这种连接器的核心特征在于其同轴结构 - 由中心导体、绝缘介质、外导体和防护层组成。这种结构能够有效控制电磁场的分布，使信号沿着轴线方向传输，最大限度地减少信号损耗和电磁干扰。射频同轴连接器的工作频率范围可以从直流到数十GHz，使其成为高频应用的理想选择。

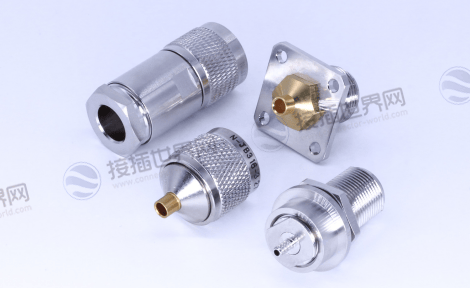

二、结构组成详解

射频同轴连接器的精密结构是其性能优越的关键所在，主要包括以下四个核心部分：

中心导体：

通常采用铜或镀金铜材料制成的内芯，负责传输主要信号。中心导体的直径和材料直接影响连接器的阻抗特性和功率容量。为了提高导电性和耐腐蚀性，中心导体表面通常进行镀金处理，镀层厚度通常在0.5-2.0微米之间。

绝缘介质：

采用聚四氟乙烯(PTFE)或其他高性能塑料材料，用于支撑中心导体并保持其与外导体的同心度。介电常数和损耗角正切是绝缘材料的关键参数，直接影响信号传输质量。优质介质的介电常数通常在2.0-2.3之间，确保信号传输的稳定性。

外导体：

由金属材料(如黄铜、不锈钢)制成的屏蔽层，提供接地回路并防止电磁辐射。外导体通常采用多层结构，包括主体外壳、夹紧机构和密封组件，确保良好的屏蔽效果和机械稳定性。

连接机构：

包括螺纹、卡口或推拉式锁定机制，确保连接的可靠性和重复性。高质量的连接机构能够提供稳定的接触压力，保证每次连接都具有一致的电气性能。

三、工作原理与特性

射频同轴连接器的工作原理基于电磁波在同心结构中的传输特性。当射频信号通过连接器时，电磁场被限制在内外导体之间的介质中传播，这种结构提供了优异的屏蔽性能。

阻抗匹配是射频同轴连接器工作的核心原理。标准连接器通常设计为50欧姆或75欧姆特性阻抗，与同轴电缆和设备端口的阻抗相匹配，从而最大限度地减少信号反射。阻抗不匹配会导致电压驻波比(VSWR)升高，理想情况下VSWR应小于1.5:1。

高频性能是另一个关键特性。高质量射频连接器的工作频率可达40GHz甚至更高，插入损耗通常小于0.1dB。这些性能指标取决于连接器的机械精度、材料选择和设计优化。

四、主要技术参数

了解射频同轴连接器需要掌握其关键性能参数：

频率范围：

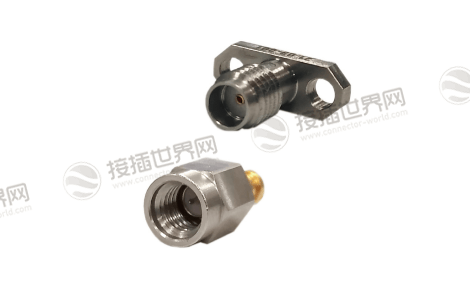

指连接器能够正常工作的频率区间，从基频到最大使用频率。不同型号的连接器具有不同的频率容量，例如SMA连接器可工作至18GHz，而2.92mm连接器可达40GHz。

电压驻波比：

衡量阻抗匹配程度的重要指标，理想值为1:1，实际应用中通常要求小于1.5:1。VSWR过高会导致信号反射，影响系统性能。

插入损耗：

表示信号通过连接器时的功率损失，通常以分贝(dB)表示。高质量连接器在10GHz频率下的插入损耗一般小于0.1dB。

额定功率：

连接器能够处理的最大射频功率，通常分为平均功率和峰值功率。功率容量取决于连接器尺寸、材料和设计。

五、分类与类型

射频同轴连接器根据不同的标准可以分为多种类型：

按接口类型分类：

包括SMA、SMB、BNC、N型、TNC等。SMA连接器适用于高频应用，BNC连接器常用于测试仪器，N型连接器则用于高功率场合。

按尺寸规格分类：

从标准连接器到微型连接器(如MMCX、MCX)，满足不同空间限制和应用需求。微型连接器特别适用于紧凑型设备如智能手机和平板电脑。

按性能等级分类：

包括商业级、工业级和军用级。军用级连接器满足MIL-STD-348标准，具有更高的可靠性和环境适应性。

射频同轴连接器作为射频信号传输的关键元件，其精密的结构设计和优异的高频性能确保了现代通信系统的可靠运行。从基本的定义理解到深入的工作原理分析，射频同轴连接器的重要性体现在其能够提供稳定的阻抗匹配、低信号损耗和有效的电磁屏蔽。随着5G、物联网和航空航天技术的快速发展，射频同轴连接器将继续演进，满足日益增长的高频高速传输需求。
