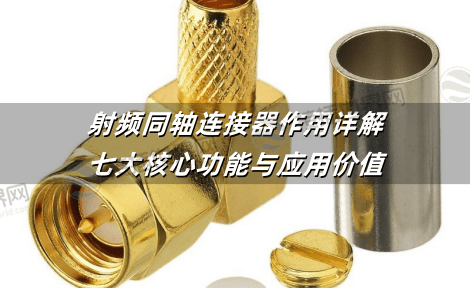

射频同轴连接器作用详解：七大核心功能与应用价值

射频同轴连接器在现代电子系统中扮演着至关重要的角色，其作用远不止简单的物理连接。许多人可能不了解射频同轴连接器的多重功能价值，实际上它在信号完整性保障、系统可靠性提升等方面发挥着关键作用，接插世界网将详细解析射频同轴连接器的七大核心作用，包括信号传输、阻抗匹配、电磁屏蔽、机械保护等方面，帮助读者全面认识其重要性和应用价值。

一、高频信号传输功能

信号传输通道建立是射频同轴连接器最基本的作用，射频同轴连接器通过其精密的同轴结构，为高频信号提供低损耗的传输路径，工作频率范围可从直流至110GHz。在5G通信基站中，连接器承载着毫米波信号的传输任务，插入损耗通常小于0.1dB，确保信号传输效率。

信号完整性保障体现在保持信号的幅度、相位和时序特性。高质量射频同轴连接器具有优异的相位稳定性，相位变化小于0.1度，在相控阵雷达系统中，这种稳定性直接关系到波束成形精度和系统性能。

宽带传输能力使单个连接器能够支持多个频段的同时传输。现代射频同轴连接器如2.92mm系列可支持DC-40GHz的宽频带工作，在卫星通信系统中减少连接器种类，简化系统设计。

二、阻抗匹配与反射抑制

特性阻抗控制确保信号传输的连续性。射频同轴连接器精确控制50Ω或75Ω的特性阻抗，与电缆和设备端口实现阻抗匹配，阻抗偏差控制在±1Ω以内，最大限度地减少信号反射。

电压驻波比优化是衡量匹配程度的重要指标。高性能连接器的VSWR可达到1.05:1以下，在微波传输系统中，低VSWR意味着更高的功率传输效率和更低的信号失真。

信号反射抑制通过精密的界面设计实现。连接器的阶梯阻抗变化经过优化设计，采用渐变性结构过渡，将信号反射降低到-40dB以下，保证信号传输质量。

三、电磁屏蔽与干扰防护

电磁屏蔽作用通过外导体的连续覆盖实现。射频同轴连接器的金属外壳提供360°全周屏蔽，屏蔽效果可达90dB以上，在复杂的电磁环境中有效防止信号泄漏和外部干扰。

交叉干扰抑制在多端口系统中尤为重要。通过良好的屏蔽设计，相邻端口间的隔离度可达到60dB以上，在MIMO天线系统中确保各个通道的独立性。

电磁兼容性保障帮助系统满足EMC标准要求。连接器的屏蔽性能使系统能够通过FCC、CE等电磁兼容认证，减少额外屏蔽措施的需求。

四、机械连接与保护

可靠机械连接提供稳定的物理接口。射频同轴连接器采用螺纹、卡口或推入式等连接机制，确保连接牢固性，振动环境下仍能保持稳定连接，满足MIL-STD-202振动测试要求。

环境影响防护通过密封设计实现。IP67及以上防护等级的连接器可防止灰尘、水分侵入，工作温度范围可达-55℃～+125℃，适应各种恶劣环境。

电缆应力消除保护连接部位不受机械损伤。连接器的应变消除结构可承受20次以上弯曲循环，确保电缆在移动或振动环境下不会损坏。

五、功率传输与处理

高功率传输能力支持大功率应用。大型连接器如7/16型可处理数千瓦的平均功率，在广播发射系统中承担高功率传输任务。

峰值功率处理在脉冲系统中至关重要。专用连接器可承受数十千瓦的峰值功率，在雷达系统中保证脉冲信号的完整传输。

热管理功能通过材料选择和结构设计实现。高功率连接器采用导热良好的材料和大面积接触设计，确保热量及时散发，防止过热损坏。

六、信号转换与接口适配

接口类型转换实现不同系统的互联互通。通过转接器系列，射频同轴连接器可在SMA、N型、BNC等不同接口类型间进行转换，提高系统灵活性。

电缆类型适配连接不同规格的电缆。连接器系列支持从0.81mm微型电缆到28mm大型电缆的各种规格，满足不同应用需求。

系统升级支持通过兼容性设计实现。新一代连接器保持向后兼容性，如5G设备连接器可兼容4G系统，降低升级成本。

七、测试测量支持

测试接入点提供系统测试接口。测试连接器专门设计用于频繁插拔，插拔寿命可达10000次以上，满足测试测量需求。

校准参考面确保测试准确性。精密连接器提供稳定的校准参考，在矢量网络分析中作为测量基准，保证测试结果可靠性。

信号质量监测通过测试端口实现。系统内置监测连接器允许实时监测信号质量，便于系统维护和故障诊断。

射频同轴连接器作为现代电子系统的关键组件，其作用远超出简单的物理连接功能。从信号传输到电磁屏蔽，从机械保护到测试支持，射频同轴连接器在各个层面都发挥着不可替代的作用。随着5G、物联网、自动驾驶等新技术的发展，射频同轴连接器的功能要求将不断提高，其作用也将更加重要。深入了解射频同轴连接器的各项作用，不仅有助于正确选择和使用连接器，更能为系统设计和优化提供重要参考。未来，射频同轴连接器将继续向着高频、高速、高可靠性的方向发展，为新一代电子系统提供更加完善的连接解决方案。
