射频同轴连接器焊接方法详解：步骤技巧与注意事项

射频同轴连接器焊接是保证信号传输质量的关键工艺，正确的焊接方法直接影响连接器的性能和可靠性，许多技术人员可能不了解射频同轴连接器焊接的特殊要求和方法，实际上高频连接器的焊接与传统焊接有很大区别，接插世界网将详细解析射频同轴连接器的焊接步骤、技术要点和常见问题处理方法，帮助读者掌握专业的焊接技能。

一、焊接前准备工作

工具与材料准备是焊接成功的基础，需要准备专业的焊接工具和材料，必备工具包括：

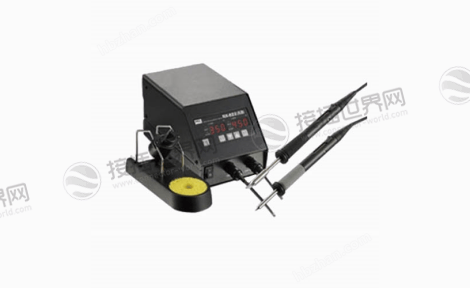

温度可调焊台

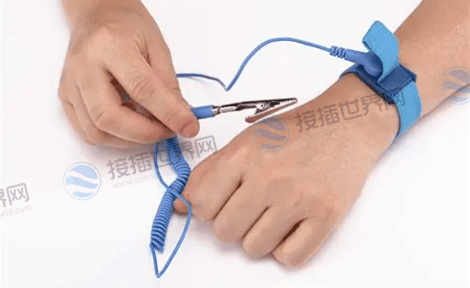

防静电手腕带

尖头烙铁头(建议使用0.5-1.0mm规格)

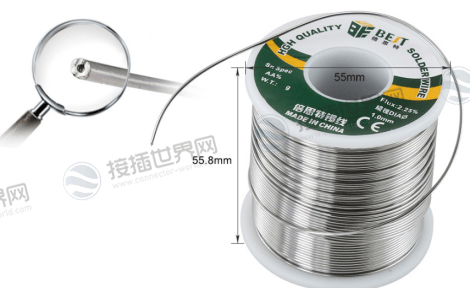

焊锡丝(直径0.3-0.5mm)

助焊剂

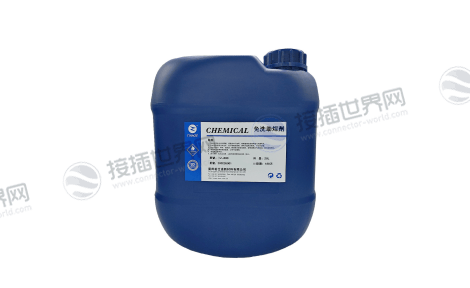

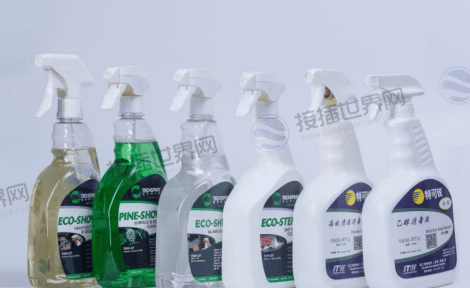

异丙醇清洁剂

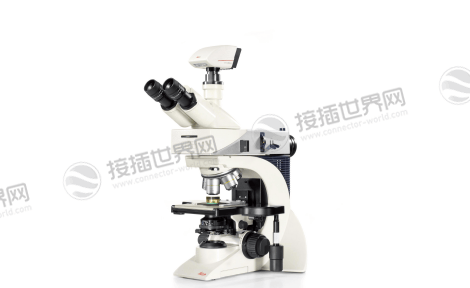

放大镜或显微镜等。

选择63/37锡铅焊料或无铅焊料，熔点控制在183-217℃之间。

连接器预处理包括引脚清洁和镀锡处理。使用异丙醇或专用清洁剂去除引脚表面的氧化层和油污，然后用烙铁对引脚进行预镀锡处理。预镀锡时温度控制在300-320℃，时间不超过3秒，确保引脚表面形成均匀的焊锡层。中心针的预镀锡要特别小心，避免焊锡过多影响插配。

电缆预处理同样重要，需要精确剥线。使用专用剥线工具，确保外导体、绝缘层和内导体的长度符合连接器要求。通常外导体露出长度1.0-1.5mm，绝缘层露出0.5-1.0mm，内导体露出1.5-2.0mm。剥线后立即进行清洁和预镀锡处理，防止氧化。

二、焊接操作步骤

中心导体焊接是第一步，也是最关键的环节。将预处理的电缆内导体插入连接器中心接触件，烙铁温度设定在320-350℃。使用尖头烙铁头，蘸取少量焊锡，快速点焊中心连接处。焊接时间控制在2-3秒内，避免过热损伤绝缘材料。焊点应光滑明亮，呈圆锥形，无毛刺和虚焊。

外导体焊接需要特别注意屏蔽层的处理。将电缆外导体的编织层均匀分散，覆盖在连接器的外壳接地端。使用功率稍大的烙铁(40-60W)，温度设定在350-380℃，快速焊接多个点确保可靠连接。焊接时要保持编织层均匀分布，避免某些 strands 未焊接到位。

绝缘支撑件安装在焊接完成后进行。检查中心导体与外导体之间无焊锡 bridging 后，安装绝缘支撑件。确保支撑件完全就位，中心导体位于正中心位置，无偏移或倾斜。安装后再次检查中心导体与外导体间的绝缘电阻，应大于1000MΩ。

三、焊接温度控制

最佳温度范围根据焊料类型确定。有铅焊料(63/37)推荐使用320-350℃的焊接温度，无铅焊料(SAC305)需要350-380℃的温度。实际温度应根据连接器尺寸和热容量进行调整，大型连接器需要较高温度，小型连接器使用较低温度。

加热时间控制至关重要。每个焊点的加热时间不应超过5秒，理想时间为2-3秒。过长的加热时间会导致绝缘材料熔化、介质变性或中心导体退火，影响电气性能。采用"加热-焊接-冷却"的快速操作模式，确保热影响最小化。

热管理措施包括使用热夹或散热器。在焊接敏感组件时，在引脚根部夹上热夹或散热器，防止热量传导到连接器内部。特别是对于带有塑料绝缘体的连接器，必须采取有效的热保护措施，避免绝缘材料热损伤。

四、焊接质量要求

外观质量检查包括焊点光泽度、形状和完整性检查。合格焊点应表面光滑、有金属光泽，呈凹面弯月形。焊点应完全覆盖焊接部位，无裂纹、气孔、毛刺等缺陷。使用放大镜或显微镜检查，放大倍数10-20倍。

电气性能验证是必须的步骤。焊接完成后，使用网络分析仪测量电压驻波比(VSWR)，在工作频段内VSWR应小于1.5:1。测量插入损耗，要求小于0.1dB。同时检查绝缘电阻和介质耐压，确保符合产品规范要求。

机械强度测试包括拉拔测试和振动测试。中心导体焊接点应能承受2-5kg的拉力，外导体焊接点应能承受5-10kg的拉力。振动测试要求按照MIL-STD-202标准进行，确保在振动环境下焊点不失效。

五、常见问题处理

虚焊与冷焊是最常见的问题。虚焊表现为焊点表面粗糙、无光泽，原因是温度不足或时间不够。冷焊是焊料未完全熔化，呈现颗粒状外观。处理方法是重新加热焊点，添加适量助焊剂，确保焊料完全熔化流动。

焊锡过多或过少都会影响性能。焊锡过多可能导致短路或阻抗变化，焊锡过少则强度不足。正确的方法是使用适量焊锡，焊点大小适中，能够完全覆盖焊接部位又不至于过大。

热损伤预防需要严格控制温度和时间。如发现绝缘材料变色、变形或中心导体退火，说明热损伤已经发生。预防措施包括使用温度可控焊台、缩短加热时间、采用热保护装置等。

射频同轴连接器焊接是一项要求精确和专业的工艺，需要掌握正确的焊接方法、温度控制技巧和质量检查标准。良好的焊接质量不仅保证连接器的机械强度，更重要的是确保高频信号传输的完整性。通过严格的预处理、精确的温度控制和全面的质量检查，可以生产出符合军用标准的高质量连接器组件。随着5G和毫米波技术的发展，对焊接工艺的要求将越来越高，技术人员需要不断学习和提升焊接技能，以满足日益严格的质量要求。正确的焊接方法是保证射频系统性能的基础，值得每一个射频工程师重视和掌握。
