射频同轴连接器同轴的作用：详解其核心功能与重要性

射频同轴连接器的同轴结构设计是其能够高效传输高频信号的关键所在，这种特殊的结构不仅保证了信号传输的质量，还提供了有效的电磁屏蔽和保护，许多人可能不了解同轴结构的具体作用，实际上它在防止信号干扰、维持阻抗匹配等方面发挥着不可替代的作用，接插世界网将详细解析射频同轴连接器同轴结构的四大核心作用及其重要性。

一、电磁屏蔽与干扰防护

同轴结构最显著的作用是提供完善的电磁屏蔽，防止信号传输过程中受到外部干扰。这种屏蔽作用通过外导体的金属屏蔽层实现，能够有效阻挡外部电磁场的干扰。

屏蔽机理：外导体构成一个完整的法拉第笼，将中心导体传输的信号完全包裹在内。这种结构能够将电磁场限制在内外导体之间的介质中，防止能量向外辐射。同时，外部的电磁干扰也无法穿透屏蔽层进入内部，保证信号传输的纯净度。高质量的射频同轴连接器屏蔽效果可达90dB以上，确保信号完整性。

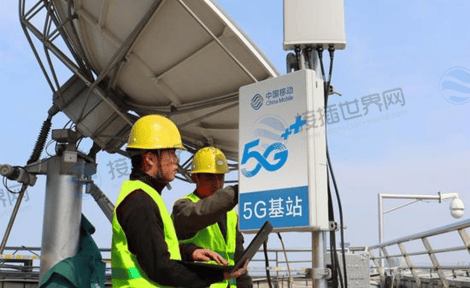

实际应用价值：在5G基站密集部署的环境中，多个射频设备同时工作会产生严重的电磁干扰。同轴结构的屏蔽作用能够确保每个信道信号独立传输，避免交叉干扰。军事通信设备更是依赖这种屏蔽特性来防止信号被侦测或干扰。

二、阻抗匹配与信号完整性

同轴结构通过精密的尺寸设计实现精确的阻抗匹配，这是保证信号传输质量的关键因素。标准的50欧姆或75欧姆阻抗匹配能够最大限度减少信号反射。

阻抗控制原理：特性阻抗由内外导体直径比和介质材料的介电常数决定。公式为Z₀=138/√ε·log(D/d)，其中D为外导体内径，d为内导体外径，ε为介质相对介电常数。通过精密加工控制这些参数，确保阻抗一致性。

信号完整性保障：阻抗不匹配会导致信号反射，产生驻波，降低传输效率。同轴结构能够维持均匀的阻抗分布，电压驻波比(VSWR)可控制在1.5:1以内。在高频应用中，如毫米波通信，这种阻抗稳定性尤为重要，直接影响到系统通信质量。

三、高频信号高效传输

同轴结构特别适合高频信号传输，能够支持从直流到毫米波频段的宽频带工作。这种宽带特性使其成为现代通信系统的首选连接方案。

高频传输机制：同轴结构中的电磁波以横电磁波(TEM)模式传播，这种模式没有截止频率限制，能够支持极高频信号传输。介质材料的低损耗特性进一步保证了高频信号的传输效率。

性能表现：优质射频同轴连接器的工作频率可达40GHz甚至更高，插入损耗小于0.1dB/米@10GHz。在卫星通信系统中，这种低损耗特性显著提高系统信噪比，增强通信距离和可靠性。

四、机械保护与环境密封

同轴结构提供可靠的机械保护和环境密封功能，确保连接器在各种恶劣环境下稳定工作。这种保护作用延长了设备使用寿命。

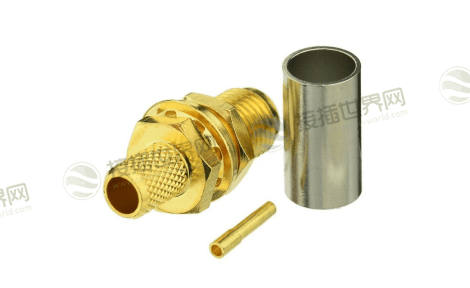

机械保护机制：外导体作为结构支撑件，保护内部精密导体不受机械损伤。多层屏蔽结构提供抗压、抗扭强度，确保连接器在振动、冲击环境下保持性能稳定。

环境密封功能：同轴结构采用多种密封设计，包括O型圈密封、胶密封等，防止水分、灰尘、盐雾等环境因素侵入。军用级连接器可达IP68防护等级，能够在极端环境下可靠工作。

五、相位稳定性与一致性好

同轴结构提供优异的相位稳定性，这对于相控阵雷达、卫星导航等对相位一致性要求极高的应用至关重要。

相位稳定机制：精密的同心度保证和温度补偿设计使同轴连接器在温度变化时保持稳定的相位特性。某些高性能连接器的相位温度系数可达-0.1ppm/°C。

应用重要性：在5G Massive MIMO天线系统中，多个通道的相位一致性直接影响波束成形性能。同轴结构确保每个通道的相位特性高度一致，提高系统整体性能。

射频同轴连接器的同轴结构通过电磁屏蔽、阻抗匹配、高频传输和机械保护四大核心作用，确保了高频信号传输的可靠性和稳定性。这种精密的结构设计不仅是连接器性能的保障，更是现代通信技术发展的基础。随着5G、物联网、自动驾驶等技术的快速发展，同轴结构的重要性将进一步凸显。了解同轴结构的作用机理，有助于我们更好地选择和应用射频连接器，优化系统性能，推动技术创新。同轴结构的优化和改进将继续为高频通信领域带来新的突破和发展。
