射频同轴连接器分类大全：按接口/频率/应用全面解析

射频同轴连接器的分类体系复杂而完善，了解其分类方法对于正确选择和使用连接器至关重要。许多工程师可能不清楚射频同轴连接器的详细分类标准，实际上不同类型的连接器在性能、应用和兼容性方面存在显著差异，接插世界网将系统解析射频同轴连接器的各种分类方法，包括按接口类型、频率等级、应用领域等多个维度，帮助读者全面掌握连接器的分类体系。

一、按接口类型分类

螺纹连接型是射频同轴连接器中最常见的类型，主要包括SMA、N型、TNC等系列。

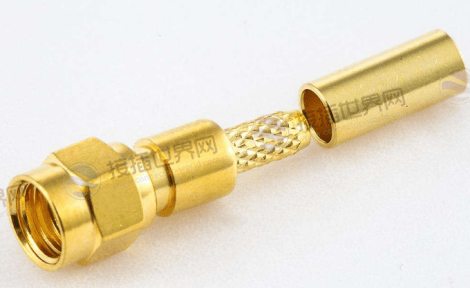

SMA连接器工作频率可达18GHz，采用1/4-36UNS-2A螺纹连接，具有结构紧凑、性能稳定的特点，广泛应用于微波设备和测试仪器。

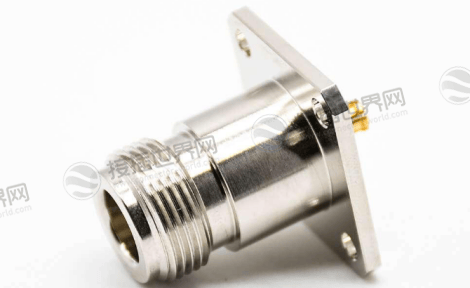

N型连接器工作频率可达11GHz，采用5/8-24UNS-2A螺纹，功率容量大，机械强度高，主要用于通信基站和广播设备。

TNC连接器是BNC的螺纹版本，工作频率可达11GHz，具有更好的高频性能和抗震性，适用于振动环境。

卡口连接型以BNC连接器为代表，采用Bayonet卡口式连接机构，插拔便捷，连接可靠。

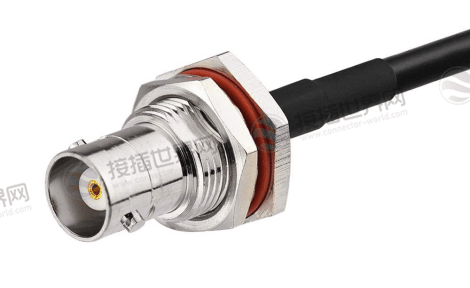

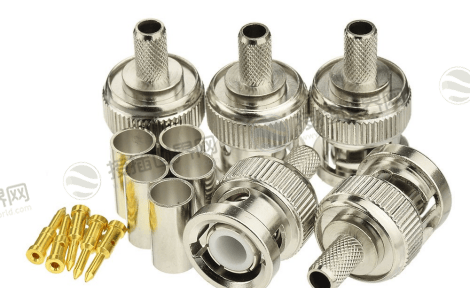

BNC连接器工作频率可达4GHz，特性阻抗50Ω或75Ω，广泛应用于视频监控、网络设备和测试仪器，这类连接器的优点是连接快速，适合需要频繁插拔的场合，但高频性能相对较差。

推入连接型包括SMB、SMC、SSMB等系列，采用推入式连接机构，操作简便快捷。

SMB连接器工作频率可达4GHz，具有体积小、重量轻的特点，适用于通信设备和仪器仪表。

SMC连接器工作频率可达10GHz，采用螺纹锁紧机构，性能更稳定，适用于军事和航空领域。

二、按频率等级分类

低频连接器工作频率一般在3GHz以下，包括BNC、TNC等类型。这类连接器结构相对简单，成本较低，主要用于视频传输、数据通信和一般射频连接。

BNC连接器在视频监控系统中广泛应用，特性阻抗75Ω，能够很好地匹配视频传输要求。

高频连接器工作频率在3-18GHz范围，包括SMA、N型、TNC等。这类连接器具有更好的高频性能和屏蔽效果，插入损耗小，VSWR低，主要用于通信设备、雷达系统和测试仪器。

SMA连接器在这一频率范围内表现优异，成为微波应用的标配接口。

微波毫米波连接器工作频率在18GHz以上，包括2.92mm、2.4mm、1.85mm等系列。

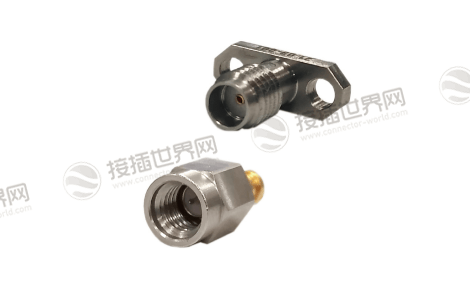

2.92mm连接器(K型)工作频率可达40GHz，采用空气介质结构，性能优异。

2.4mm连接器工作频率可达50GHz，1.85mm连接器可达67GHz。

这些连接器加工精度要求极高，采用无磁材料制造，主要用于高端测试仪器和毫米波通信系统。

三、按应用领域分类

通信应用连接器包括5G通信专用的QMA、QN等快速连接器，以及基站用的4.3-10、7/16等大型连接器。

4.3-10连接器具有低互调、高功率容量特点，专门为5G基站设计。

7/16连接器特性阻抗50Ω，功率容量大，主要用于宏基站天线连接。

军事航空连接器满足MIL-STD-348标准，具有高可靠性、耐环境特性。

包括SMA、TNC、N型的军用版本，以及特种连接器如SSMA、SSMC等。这类连接器工作温度范围宽(-65℃～+165℃)，通过严格的环境试验，适用于航空航天和军事装备。

测试测量连接器要求高精度、高重复性，包括3.5mm、2.92mm等精密连接器。

3.5mm连接器工作频率可达34GHz，采用无磁材料，性能稳定。这类连接器插拔寿命长(通常大于5000次)，相位稳定性好，主要用于测试仪器和校准系统。

四、按尺寸规格分类

标准型连接器包括SMA、BNC、N型等常见规格，外径一般在5-15mm范围。这类连接器应用最广泛，性价比高，兼容性强，适用于大多数射频连接场合。

N型连接器外径约15mm，功率容量大，机械强度高。

小型化连接器包括SMB、MCX、MMCX等系列，外径在3-5mm范围。

MCX连接器外径约3.5mm，比SMA小30%，工作频率可达6GHz。

MMCX连接器外径约2.5mm，采用推入式连接，工作频率可达6GHz，主要用于小型化设备如智能手机、物联网终端。

微型连接器包括EMC、GMC等系列，外径小于2mm，工作频率可达12GHz。这类连接器尺寸极小，安装密度高，但加工难度大，成本较高，主要用于微型化设备如可穿戴设备、微型模块等。

五、按阻抗特性分类

50欧姆连接器是射频领域的主流，包括SMA、N型、BNC等大多数类型。50Ω阻抗在功率容量和损耗之间取得最佳平衡，适用于大多数射频系统。在通信、雷达、测试仪器等领域广泛应用。

75欧姆连接器主要用于视频传输和有线电视系统，包括BNC(75Ω)、F型等连接器。75Ω阻抗匹配视频传输要求，损耗更小，但功率容量较低。F型连接器采用压接式连接，成本低，广泛应用于有线电视和卫星接收系统。

特殊阻抗连接器包括93Ω、100Ω等非标准阻抗连接器，用于特定应用场合。这类连接器通常需要定制，应用范围较窄，主要用于一些特殊的测试系统或匹配电路。

六、按防护等级分类

商业级连接器满足一般环境要求，工作温度-40℃～+85℃，防护等级IP40。这类连接器成本低，适用于室内环境和一般工业场合。包括大多数商用BNC、SMA连接器。

工业级连接器具有更好的环境适应性，工作温度-55℃～+125℃，防护等级IP67。采用密封设计，耐振动、耐腐蚀，适用于工业现场和户外环境。包括工业用N型、TNC连接器等。

军用级连接器满足最严格的环境要求，工作温度-65℃～+165℃，防护等级IP68。通过盐雾、振动、冲击等严格试验，采用特种材料制造，可靠性极高。包括MIL-STD-348标准规定的各种连接器。

射频同轴连接器的分类体系反映了其技术发展和应用需求的多样性。从接口类型到频率等级，从应用领域到防护级别，每一种分类方法都体现了连接器在不同方面的特性要求。了解这些分类不仅有助于正确选择和使用连接器，还能为系统设计和优化提供重要参考。随着5G、物联网、毫米波通信等新技术的发展，射频同轴连接器的分类体系将继续完善，新型连接器将不断涌现，满足日益增长的高频高速连接需求。工程师应当根据具体应用场景，综合考虑频率要求、环境条件、成本因素等多方面要素，选择最合适的连接器类型，确保系统性能的最优化。
