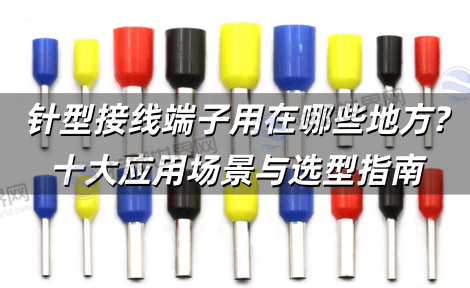

针型接线端子用在哪些地方?十大应用场景与选型指南
针型接线端子作为电气连接的核心元件，其应用场景覆盖从微电子设备到重型机械的广泛领域，选型不当可能导致接触不良、过热甚至设备停机，本文从工业控制到智能家居，系统解析“针型接线端子用在哪些地方”，为工程师提供场景适配方案，并为采购人员推荐高可靠性品牌型号。
一、十大典型应用场景与案例
1. 工业自动化控制
场景：PLC模块与传感器信号传输、变频器接线。
案例：某汽车生产线使用泰科MATE-N-LOK端子(0.5mm²)连接500个光电传感器，耐受车间振动环境。
2. 汽车电子系统
场景：ECU(发动机控制单元)、车载仪表、线束连接。
案例：莫仕Brad Micro-Change端子(IP67防护)用于特斯拉Model 3电池管理系统，支持10万次插拔。
3. 电力设备配电
场景：断路器、配电柜母线连接，支持大电流传输。
案例：国家电网变电站采用友邦UKJ-6.0端子(6mm²截面)，耐受100A电流。
4. 新能源系统
场景：光伏逆变器、储能电池组串并联。
案例：华为光伏逆变器使用PANDUIT PV系列端子(不锈钢材质)，适应户外高湿环境。
5. 消费电子产品
场景：家电主板、LED驱动电源内部连接。
案例：小米智能插座采用2mm针型端子，实现紧凑型电路设计。
6. 轨道交通
场景：列车信号控制系统、牵引电机接线。
案例：复兴号动车组使用泰科DEUTSCH系列端子(耐温-55℃~125℃)。
7. 医疗设备
场景：医疗影像设备(CT、MRI)电源与信号传输。
案例：西门子CT机内部采用镀金端子，减少接触电阻，提升成像稳定性。
8. 航空航天
场景：飞机航电系统、卫星通信模块。
案例：波音787客机线束使用莫仕耐高温端子(260℃阻燃材质)。
9. 智能家居
场景：智能开关、安防系统电路连接。
案例：欧瑞博智能面板采用隐藏式端子，支持快速安装。
10. 实验室仪器
场景：示波器、电源测试接口。
案例：是德科技示波器标配泰科高精度端子(接触电阻≤5mΩ)。
二、选型要点与适配方案
1. 电流与电压匹配
低功率场景(≤10A)：选0.5-1.5mm²截面(如泰科TE 0508)。
高功率场景(>50A)：选6mm²以上+紫铜镀锡触点(如友邦UKJ-6.0)。
2. 环境适应性要求
高温/振动：泰科DEUTSCH系列(耐125℃，抗振10G)。
潮湿/腐蚀：PANDUIT PV系列(IP69K防护，不锈钢材质)。
3. 连接方式选择
插拔式：适用于频繁维护场景(如实验室设备)。
螺钉固定：适合高振动环境(如轨道交通设备)。
三、品牌型号推荐与参数对比
| 品牌 | 典型型号 | 核心参数 | 适用场景 |
|---|---|---|---|
| 泰科(TE) | MATE-N-LOK 680系列 | 0.5 - 2mm²，27A，尼龙绝缘 | 工业控制柜、家电 |
| 莫仕(Molex) | Brad Micro - Change | 0.35 - 1.5mm²，IP67，5000次插拔寿命 | 汽车电子、机器人 |
| PANDUIT | PV - K4 | 4mm²，不锈钢，耐腐蚀 | 光伏电站、化工设备 |
| 友邦(UKJ) | UKJ - 2.5/5.08 | 2.5mm²，TH35导轨安装 | 电力配电柜 |
四、常见误区与故障案例
1. 误区：忽视环境温度影响
案例：某工厂在高温车间使用PVC绝缘端子，导致软化短路，更换尼龙材质后解决。
2. 误区：截面与电流不匹配
案例：数据中心误用1mm²端子承载20A电流，引发熔断，升级至TE 6014(6mm²)后恢复正常。
针型接线端子的科学选型是保障设备稳定运行的核心环节，接插世界网提供泰科、莫仕等品牌全系列端子现货，涵盖工业级、汽车级及户外防护型号，并配备专业选型工具与技术支持。
