针式接线端子压接方法详解：工具选择、操作步骤与质量检测指南
在工业自动化、汽车线束组装等场景中，针式接线端子的压接工艺是保障设备稳定运行的核心技术。压接过松易导致接触不良，压接过紧可能损伤导线绝缘层，本文结合行业标准与实战经验，系统解析“针式接线端子压接方法”，为工程师提供从工具选型到质量检测的全流程指南，并为采购人员推荐高可靠性压接工具型号。
一、压接工具选型与参数
1. 手动压接钳
适用场景：小批量维修、实验室调试。
推荐型号：
泰科(TE) 58433-1：适配0.5-6mm²导线，六角形压接口，镀铬防锈。
莫仕(Molex) 63811-1000：带线径刻度标识，支持快速调节。

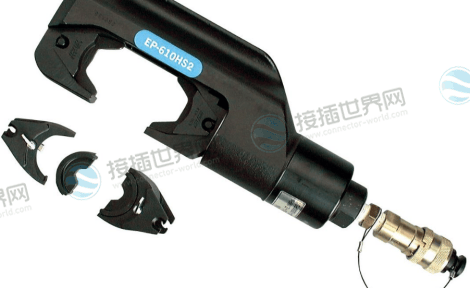

2. 气动/液压压接机
适用场景：汽车线束量产、工业设备批量组装。
推荐型号：
日本JST AP-80：压力可调(0.5-8吨)，支持端子类型200+种。
Schleuniger 3350：全自动剥线压接一体机，精度±0.1mm。
3. 压接模具匹配
选型规则：模具开口尺寸需与端子规格(如2.8mm、4.2mm)精确匹配，误差≤0.05mm。
二、标准化压接操作流程
1. 剥线处理
剥线长度：根据端子规格确定，通常为端子套管长度+1mm(如泰科MATE-N-LOK端子需剥7mm)。
工具推荐：Knipex剥线钳(精度±0.3mm)，避免损伤铜丝。
2. 端子定位
将端子放入压接钳对应卡槽，确保导线插入方向与端子开口一致。
3. 压接操作
手动压接：
1. 导线插入端子套管至根部。
2. 压接钳垂直施压至“咔嗒”声(泰科端子需压力15-20N·m)。
自动压接：
设置压力参数(如TE 0508端子需压力3.5吨)，启动设备完成压接。
4. 质量检测
目视检查：铜丝无外露，套管无裂纹，压接部位呈均匀六边形。
拉力测试：
| 线径(mm²) | 最小拉力(N) |
|---|---|
| 0.5 | ≥50 |
| 1.5 | ≥100 |
| 6.0 | ≥300 |
三、常见压接问题与解决方案
| 故障现象 | 原因分析 | 解决方案 |
|---|---|---|
| 铜丝外露 | 剥线过长或未插到底 | 调整剥线长度至套管 + 1mm |
| 端子套管开裂 | 压接力过大或模具磨损 | 更换模具并校准压力至3 - 5吨 |
| 导线易脱落 | 压接力不足或线径不匹配 | 使用千分尺检测线径，更换模具 |
| 绝缘层压伤 | 压接位置偏移 | 重新定位端子与导线 |
四、工业级压接案例与规范
1. 汽车线束压接标准(ISO 8092)
端子变形率：≤5%(压接后截面面积变化)。
电阻要求：压接点电阻≤导线电阻的1.3倍。
2. 光伏设备压接实战
痛点：户外高湿环境易导致氧化。
方案：友邦UKJ端子+镀锡铜线+防水胶套，压接力4吨，盐雾测试通过1000小时。
五、安全操作与维护
1. 操作规范
佩戴防割手套，避免金属碎片飞溅。
定期清洁模具，防止铜屑堆积影响精度。
2. 工具维护
润滑周期：手动钳每5000次压接涂抹硅脂，气动设备每班次检查气压稳定性。
精准的针式端子压接工艺是电气系统可靠性的基石，接插世界网提供泰科、莫仕等品牌全系列压接工具与端子现货，涵盖手动钳、全自动压接机及配套模具，并配备技术指导与售后支持。
