针型接线端子拉拔力详解：定义、测试标准与提升方案
在工业自动化与电力系统中，针型接线端子的拉拔力直接决定连接的可靠性，拉拔力不足易导致导线脱落，引发设备停机甚至安全事故，本文从力学原理、测试规范到材料工艺，深度解析“针型接线端子的拉拔力是什么”，为工程师提供质量控制指南，并为采购人员推荐高可靠性品牌型号。
一、拉拔力的定义与重要性
1. 核心概念
拉拔力：将导线从端子中轴向拔出所需的最小力(单位：牛顿N)，反映压接或插接的机械强度。
失效阈值：若实测拉拔力<标准值的80%，判定为连接失效(如UL 486E要求2.5mm²端子≥100N)。
2. 应用价值
防脱落：保障设备在振动、冲击环境下稳定运行(如高铁车厢连接器需耐受10G加速度)。
安全性：避免接触不良引发的过热、电弧风险。
二、拉拔力测试方法与标准
1. 测试设备与流程

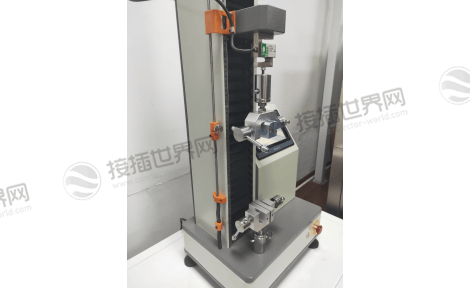

设备：万能材料试验机(如Instron 3367)、专用夹具。
步骤：
步骤1. 固定端子，夹具夹持导线。
步骤2. 以50mm/min速度匀速拉拔，记录峰值力值。
2. 主流行业标准
| 标准名称 | 适用范围 | 典型要求(以2.5mm²铜线为例) |
|---|---|---|
| UL 486E | 北美市场认证 | ≥100N(静态拉拔力) |
| IEC 60947 - 7 - 1 | 国际电工委员会标准 | ≥90N |
| GB/T 14048.7 | 中国国家标准 | ≥85N |
3. 动态测试扩展
振动测试：5-500Hz正弦扫频，振幅1.5mm，持续2小时后复测拉拔力衰减率≤10%。
温循测试：-40℃~125℃循环100次，拉拔力变化率≤15%。
三、影响拉拔力的关键因素
1. 线径与端子匹配
线径误差：导线实际截面积<标称值的90%时，拉拔力下降30%-50%。
适配规则：端子套管直径=线径+0.1mm(如2.5mm²线配2.6mm套管)。
2. 压接工艺参数
压接力：泰科TE 0508端子推荐压力3.5吨，误差±0.2吨。
压接形状：六边形压接比四边形提升拉拔力15%-20%。
3. 材料特性
端子材质：紫铜镀锡(导电率≥90% IACS)优于黄铜。
导线镀层：镀锡铜丝比裸铜丝拉拔力高10%-15%(氧化抑制效应)。
四、提升拉拔力的实战方案
1. 工艺优化
双重压接：先压导体再压绝缘层(如莫仕Brad端子工艺)，拉拔力提升至1.5倍。
模具校准：每月用千分尺检测模具磨损，误差>0.05mm立即更换。
2. 材料升级

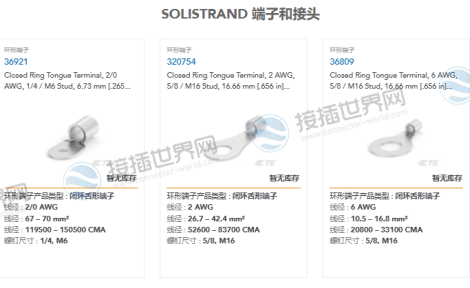

端子：选用泰科SOLISTRAND系列(锯齿套管设计，抗拉强度+25%)。
导线：采用多股细绞铜线(如19/0.41mm)，填充率≥90%。
3. 检测与维护
全检频率：量产批次每500pcs抽检5pcs，异常时加严至100%。
设备校准：试验机每季度第三方校准，确保力值误差≤±1%。
五、品牌产品拉拔力参数对比
| 品牌/型号 | 线径(mm²) | 标称拉拔力(N) | 认证标准 |
|---|---|---|---|
| 泰科TE 2513 | 2.5 | 120 | UL 486E、IEC 60947 |
| 莫仕Micro - Fit 3.0 | 1.5 | 80 | UL、RoHS |
| 菲尼克斯STS 2.5 | 2.5 | 110 | VDE、CCC |
针型接线端子的拉拔力是电气连接可靠性的“生命线”，接插世界网提供泰科、莫仕等品牌高拉拔力端子现货，涵盖UL、IEC认证型号，并配备专业检测设备与技术指导。
