针型接线端子压线钳选型与使用全指南：品牌推荐、操作规范与维护技巧
在工业自动化、电力系统及汽车电子领域，针型接线端子压线钳的选型与操作直接影响设备连接的稳定性和安全性，选型不当或操作失误可能导致接触不良、端子脱落甚至设备损坏，本文结合行业标准与实战经验，系统解析针型接线端子压线钳的选型策略、使用规范及维护方法，并为采购人员推荐泰科、宝工等品牌适配型号。
一、选型要点与核心参数
1. 线径匹配
根据端子规格选择适配的压线钳模具，例如0.5-4.0mm²线径需匹配宝工CP-301E型号，6-16mm²线径则需CP-301S型号。
模具开口尺寸误差需≤0.05mm，确保压接均匀无松动。
2. 材质与设计
材质：高碳钢或铬钒钢压线钳(如凯尼派克97 43 05)耐磨损，适合高强度作业;碳钢材质(宝工CP系列)性价比高。
功能：棘轮式设计(如宝工CP-301E)可实现自动回弹，提升压接效率;部分型号支持压力调节，适应不同端子类型。
3. 认证标准
优先选择通过UL、IEC或VDE认证的产品(如菲尼克斯STS系列)，确保符合工业安全规范。
二、标准化操作流程
1. 准备工作
检查压线钳刀片锋利度及润滑状态，磨损刀片需及时更换。
选择与端子规格匹配的模具，并确认安装稳固。
2. 压接步骤
剥线：使用剥线钳剥除导线绝缘层，长度与端子套管匹配(通常为套管长度+1mm)。
插入端子：将导线铜芯插入端子套管，确保完全到底且无绝缘层残留。
压接操作：
手动压接：垂直施压至听到“咔嗒”声，压力控制在15-20N·m(泰科TE系列)。
液压压接：设置压力参数(如3.5吨)，确保压接后端子呈均匀六边形。
3. 质量检测

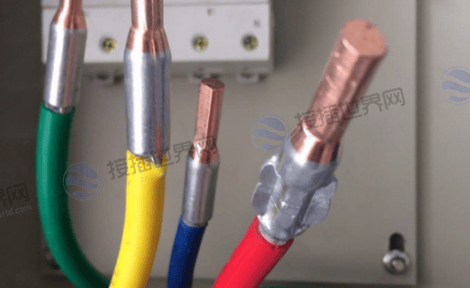

目视检查：压接部位无裂纹，铜线无外露，端子与导线贴合紧密。
拉力测试：0.5mm²导线需≥50N，6mm²导线需≥300N(参考UL 486E标准)。
三、主流品牌与型号推荐
| 品牌 | 代表型号 | 核心优势 | 适用场景 |
|---|---|---|---|
| 宝工(Pro'sKit) | CP - 301E(0.5 - 4.0mm²) | 棘轮设计，橡胶手柄防滑，适配欧式端子 | 工业控制柜、家电 |
| 泰科(TE) | MATE - N - LOK 680系列 | 高密度布线，支持0.5 - 2mm²导线 | 汽车电子、机器人 |
| 世达(SATA) | 91127 | 碳钢材质，耐压性强，支持大电流端子 | 电力配电、轨道交通 |
| 凯尼派克(KNIPEX) | 97 43 05 | 铬钒钢材质，超长寿命，精度±0.1mm | 高端制造业、航空航天 |
四、常见问题与维护技巧
1. 压接故障处理
铜丝外露：调整剥线长度，确保套管完全包裹导线。
端子开裂：检查模具磨损情况，定期校准压力参数。
2. 工具维护
润滑保养：每月涂抹硅脂于滑动部件，防止卡顿。
模具更换：每压接5000次或发现尺寸偏差>0.05mm时更换模具。
3. 安全规范
操作时佩戴防割手套，避免金属碎屑飞溅。
长时间停用需关闭电源，节能并延长工具寿命。
针型接线端子压线钳的科学选型与规范操作是保障电气连接可靠性的核心，接插世界网提供宝工、泰科等品牌全系列压线钳现货，涵盖工业级、汽车级型号，并配备专业选型工具与技术文档。
