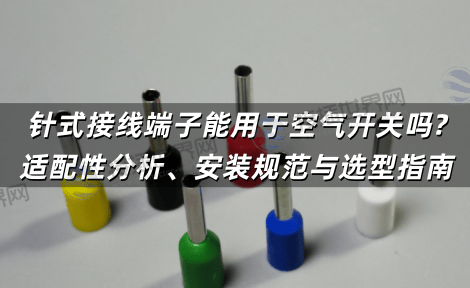

针式接线端子能用于空气开关吗?适配性分析、安装规范与选型指南
在配电箱改造或设备扩容中，将针式接线端子用于空气开关接线是常见需求，然而，端子电流容量不足或安装不规范可能导致接触不良、过热甚至火灾，本文从电气参数匹配、机械结构适配到实战案例，系统解析“针式接线端子能用于空气开关吗”，为工程师与电工提供标准化操作指南。
一、适配性核心条件
1. 电流容量匹配
空气开关额定电流：家用常见16A-63A，工业级可达125A。
端子承载能力：
| 端子类型 | 最大电流(A) | 适用开关规格 |
|---|---|---|
| 泰科TE 0508(0.5mm²) | 27 | ≤16A微型断路器 |
| 友邦UKJ - 6.0(6mm²) | 100 | 63A工业空开 |
2. 尺寸兼容性
空气开关接口类型：
螺钉压接式：需端子外径≤6mm(适配泰科MATE-N-LOK系列)。
插拔式：端子插入深度≥5mm(推荐莫仕Brad系列)。
二、安装操作规范
1. 标准化接线步骤
步骤1：断电验电，确认空气开关处于“OFF”状态。
步骤2：剥线长度匹配端子套管(如UKJ-6.0需剥10mm)，铜丝无损伤。
步骤3：压接端子(推荐泰科58433-1压接钳，压力3.5吨)，确保六边形压接均匀。
步骤4：插入空气开关接线孔，螺钉紧固扭矩1.2-1.5N·m(使用扭矩螺丝刀校准)。
2. 安全防护措施
绝缘处理：套热缩管或绝缘胶带，裸露部分≤3mm。
间距要求：相间端子间距≥10mm(防短路)，推荐使用友邦UKJ带隔离挡板型号。
三、适配型号推荐与参数
| 品牌 | 型号 | 线径(mm²) | 最大电流(A) | 适配空开规格 |
|---|---|---|---|---|
| 泰科 | TE 2513 | 2.5 | 27 | 家用C32及以下 |
| 友邦 | UKJ - 6.0 | 6.0 | 100 | 工业用DZ47 - 63 |
| 莫仕 | Brad Ultra - Lock | 4.0 | 80 | 漏保开关(≤40A) |
四、常见错误与风险案例
1. 错误：超电流使用
案例：某工厂用0.5mm²端子(27A)连接63A空开，满载时端子熔毁，更换为UKJ-6.0后解决。
2. 错误：未做绝缘防护
风险：端子裸露引发短路，需套双层热缩管(如3M RNF-100-3/1)。
五、检测与验收标准
1. 接触电阻测试
标准：压接点电阻≤导线电阻的1.2倍(如2.5mm²铜线电阻约7.4Ω/km，压接点≤8.88Ω/km)。
2. 温升测试
国标要求：满载1小时后，端子温升≤45K(环境温度+45℃)。
针式接线端子与空气开关的科学适配是保障用电安全的核心环节，接插世界网提供泰科、友邦等品牌全系列端子现货，涵盖家用、工业级型号，并配备专业选型工具与安装指南。
