泰科TE 1-1564407-1连接器外壳参数 原厂现货与替代型号指南
作者：zhuqi来源：网络浏览量：63时间：2025-04-11 15:01:21

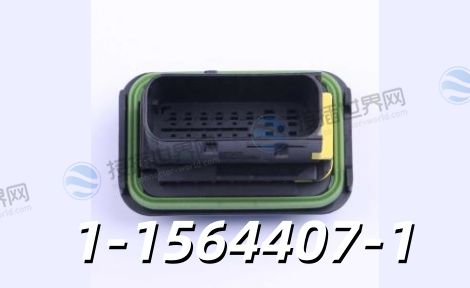

泰科TE 1-1564407-1是MCP系列重载密封型连接器外壳，专为汽车高压与恶劣环境设计，采用黑色PBT材质(UL 94 V-0阻燃等级)，支持-40℃~140℃工作温度，额定电流40A，符合RoHS与ELV认证。其双排16触点设计适配线到线(Wire-to-Wire)与线到设备(Wire-to-Device)连接，广泛应用于新能源汽车高压电池管理系统(BMS)及工业设备电源接口。
一、1-1564407-1参数解析
|
参数类别 |
详细指标 |
|
触点配置 |
16位双排母端子护套，间距4mm |
|
电气性能 |
额定电流40A(持续)，电压60V DC |
| 防护等级 | IP67(搭配密封胶套) |
| 温度耐受 |
-40℃~140℃(符合USCAR-2标准) |
|
物理尺寸 |
62.5mm×48.1mm×39.8mm(长×宽×高) |
|
材质 |
PBT(玻璃纤维增强，黑色外壳) |
|
包装规格 |
盒装(Box)，支持批量采购 |
二、1-1564407-1典型应用场景
1.新能源汽车：
高压电池管理系统(BMS)信号与电源接口
车载充电机(OBC)线束密封连接
2.工业设备：
光伏逆变器直流侧大电流接口
自动化机械臂控制线路防护
三、1-1564407-1替代型号推荐
|
原型号 |
替代型号 |
兼容性说明 |
|
1-1564407-1 |
1-1564412-1 |
同系列18触点扩展方案(需验证间距) |
|
Tyco 1546678 |
JST VLP-06V |
日标兼容方案(需调整锁扣结构) |
四、1-1564407-1配套端子与采购
适配端子：需搭配MCP系列公端子(如718-1077)
采购渠道：
1-1564407-1现货采购入口》》》1-1564407-1现货咨询QQ
五、1-1564407-1问题解答
Q1：是否支持长期浸水环境?
A：需搭配密封胶套实现IP67防护，单外壳为非密封设计(IP20)，长期潮湿环境需定期检查密封性。
Q2：PBT材质在高温下是否稳定?
A：140℃内性能稳定，长期超过此温度可能导致软化，建议搭配散热设计或选用尼龙升级方案。
Q3：如何验证产品真伪?
A：通过TE官网授权经销商系统输入批次号查询，或索取原厂CoC文件。
