圆形连接器接线全指南：步骤详解与常见问题解析
圆形连接器因其防护性强、可靠性高，广泛应用于工业自动化、航空航天等领域。但接线错误可能导致接触不良或设备故障，本文结合行业规范与泰科、莫仕等品牌产品特性，系统解析圆形连接器的接线步骤、注意事项及常见问题解决方案，确保用户操作安全高效。
一、圆形连接器的结构与接线方式
1. 核心结构
插头与插座：由外壳、锁套、钢球等组成，通过旋转锁套实现机械锁定(钢球嵌入环形槽)。
接触件类型：包括插针、插孔，材质多为镀金/镀银铜合金，降低接触电阻。
2. 常见接线方式
压接接线：使用压线钳将导线与端子固定，适用于高频振动场景(如工业设备)。
焊接接线：通过焊锡连接导线与接触件，信号传输更稳定(如医疗设备)。
螺母锁紧：螺纹固定导线，适合大电流场景(如电源连接)。
浇铸电缆：灌封胶填充接口，提升防水性(IP68以上防护等级)。
二、圆形连接器接线步骤详解
1. 准备工作

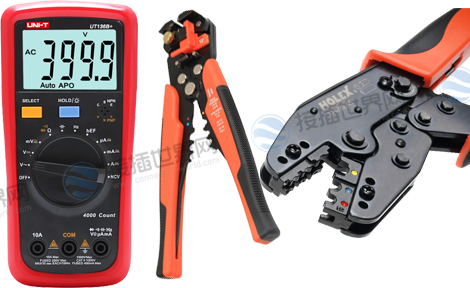

工具清单：剥线钳(推荐泰科AMP系列)、压线钳、万用表、防静电手环。
材料选择：导线截面积需匹配电流(如10A电流选1.5mm²导线)。
2. 剥线与导线处理
剥线长度：根据端子类型调整，压接端子剥3-5mm，绝缘位移端子剥6-8mm。
导体处理：绞合松散导线或镀锡防氧化(高频信号场景)。
3. 接线操作
压接/焊接：
压接时确保导线完全包裹端子，两次压接(先导线后绝缘层)。
焊接温度控制在350℃以内，避免烧毁绝缘体。
组装与锁定：
按针脚编号顺序插入接触件，旋转锁套至“咔嗒”声确认锁定。
螺纹式连接器需扭矩扳手拧紧(参考值0.6-1.2N·m)。
4. 测试与验证
导通测试：万用表蜂鸣档检测各针脚通路。
绝缘测试：相邻针脚间电阻>100MΩ，防止短路。
三、注意事项与常见问题
1. 安全规范
断电操作，佩戴防静电设备(ESD敏感场景)。
多芯连接器需降额使用电流(如5芯降额33%)。
2. 常见问题解决
接触不良：检查端子压接是否松动，或清洁氧化层(电子清洁剂)。
误接极性：核对标识(“+”/“-”或“IN”/“OUT”)，必要时标记线缆。
过热故障：检查电流是否超限，或升级高规格连接器(如泰科DEUTSCH高压系列)。
3. 环境适配
户外场景选IP68防护型号，化工环境需耐腐蚀涂层(如镀镍外壳)。
掌握圆形连接器接线技术可显著提升设备可靠性，通过接插世界网，用户可快速获取泰科、莫仕等品牌连接器的技术参数、接线图及现货库存，并一站式采购专业工具与配件，作为连接器行业领先的B2B平台，接插世界网以精准搜索与全球资源整合，助力用户高效完成接线任务。
