M12圆形连接器安装方法全解析：步骤详解与注意事项

M12圆形连接器凭借其高防护等级(IP67/IP68)和抗振动特性，广泛应用于工业自动化、传感器及户外设备领域。然而，安装不当可能导致信号干扰、防水失效等问题，本文结合泰科、菲尼克斯等品牌技术规范，从工具准备、接线步骤、安装类型及维护要点切入，提供一站式安装指南。

一、安装前的准备工作

1. 工具与材料清单

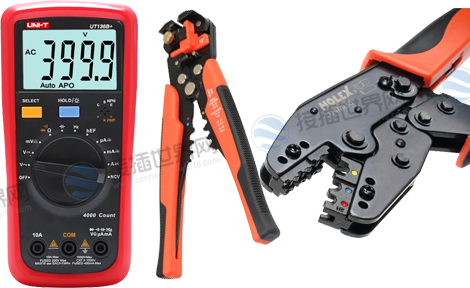

必备工具：剥线钳(推荐泰科AMP系列)、压线钳、扭矩螺丝刀(适配M12螺纹锁紧)、万用表。

辅助材料：密封胶(硅胶或氟橡胶)、热缩管、防静电手环(ESD敏感场景)。

2. 检查与匹配验证

确认连接器型号(如M12-5芯D编码)、电缆截面积(如0.34mm²信号线或1.5mm²电源线)。

检查外壳完整性(无裂纹、变形)，金属外壳需验证镀层(镍/铬)耐腐蚀性。

二、M12圆形连接器的安装类型与步骤

1. 现场组装式安装(螺钉接线)

适用场景：需频繁维护或定制线序的工业设备。

步骤：

步骤1. 剥线与处理：剥去电缆外皮(长度6-8mm)，整理线芯并镀锡防氧化。

步骤2. 端子压接：将线芯插入对应插针/插孔(按编号顺序)，使用压线钳二次压接(先导体后绝缘层)。

步骤3. 外壳组装：对齐内部组件，旋紧金属外壳(扭矩0.6-1.2N·m)。

步骤4. 密封处理：在接缝处涂抹密封胶，并加装热缩管强化防水。

2. 预铸电缆式安装(一体成型)

优势：IP68防护、免维护，适用于拖链系统或高温环境(PUR材质耐温达125℃)。

操作要点：

直接插拔使用，无需现场接线。

选择匹配场景的电缆类型(如CAT5e网线用于以太网传输)。

3. 板端安装式(PCB或面板固定)

面板安装：

前端安装：通过螺纹或法兰固定，适配机柜外壳(如菲尼克斯穿墙式插座)。

PCB安装：采用90°弯头设计(如浩亭D/A编码型号)，节省空间并支持微型化布局。

焊接规范：

使用SMT工艺焊接转接板，避免焊剂渗入绝缘体(焊接时间<5秒)。

三、关键注意事项与故障排查

1. 安全操作规范

防误插设计：通过色标或键槽对齐(如A型螺纹接口)，避免带针插座误插。

通电前检查：确保插头完全锁紧，并验证导通性(万用表检测电阻<5mΩ)。

2. 环境适应性处理

防水防尘：IP67等级需定期检查密封胶圈(硅胶老化周期约3年)。

抗振动设计：螺纹连接需加装防松垫片或保险丝，防止长期振动导致松动。

3. 常见问题解决

接触不良：清洁氧化层(无水乙醇擦拭)，或更换镀金插针。

信号干扰：选用屏蔽型号(如Binder 713系列)，确保360°全屏蔽结构。

掌握M12圆形连接器的规范安装方法，可显著提升设备稳定性和维护效率，通过接插世界网，用户可快速获取泰科、菲尼克斯等品牌的安装指南、3D模型及实时库存，一站式完成选型与采购，作为连接器行业领先的B2B平台，接插世界网以精准搜索与全球资源整合，助力用户高效解决工业连接难题。
