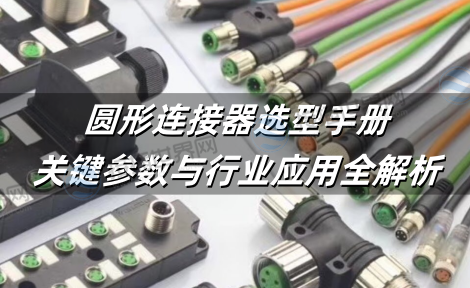

圆形连接器选型手册：关键参数与行业应用全解析

圆形连接器作为工业、汽车及航空航天领域的关键组件，其选型直接影响设备的可靠性与安全性，本文结合IEC、GB/T等国际标准及泰科、菲尼克斯等品牌产品特性，从环境适应性、电气性能、机械设计等维度，深度解析圆形连接器的选型逻辑与应用场景，为用户提供权威选型指南。

一、圆形连接器选型核心参数解析

1. 环境适应性

IP防护等级：IP67/IP68是工业场景的基准要求，IP67可防短时浸泡(水下1米/30分钟)，IP68支持长期水下作业。

耐温与耐腐蚀：工业连接器需支持-40℃~125℃宽温域，并通过盐雾测试(>500小时)以适应化工、海洋环境。

2. 电气性能

电流电压匹配：高压场景(如新能源充电桩)需选择1000V DC/100A以上型号(如泰科HVSL系列)，信号传输则侧重高频屏蔽性能(如菲尼克斯EMC系列)。

接触电阻与屏蔽性：镀金/镀银触点可降低接触电阻(<5mΩ)，金属屏蔽层可减少30dB以上电磁干扰。

3. 机械设计

锁紧方式：

螺纹式：抗振动性强(如M12连接器)，适用于重型机械与军工设备。

卡口式：快速插拔(1/3圈锁定)，适合频繁维护场景(如传感器接口)。

推拉式：轴向力锁定，节省空间，适用于医疗设备与可穿戴设备。

插拔寿命：工业级连接器需满足>5000次插拔(如宾德M12系列达10000次)。

二、圆形连接器行业应用与适配方案

1. 工业自动化

传感器连接：M8/M12连接器(IP67防护)适配PLC信号传输，推荐宾德M12 5针屏蔽型号。

电力传输：大电流场景(如变频器)可选菲尼克斯M40系列(70A承载)。

2. 汽车与新能源

高压充电桩：需符合IEC 62893标准，推荐泰科DEUTSCH高压系列(1500V DC/100A)。

车载电子：LV214认证连接器，耐振动且防油污(如莫仕MX150L)。

3. 航空航天与军工

极端环境：需满足QJ 2928(耐压1.5MPa)或HB 8477(耐500℃高温)标准，推荐定制化镀金触点型号。

三、认证标准与品牌选型建议

1. 国际认证

IEC 61076：工业连接器通用规范，涵盖电气与机械测试方法。

UL/CE/RoHS：出口产品必备认证，确保安全与环保合规。

2. 品牌资源匹配

泰科/莫仕：现货齐全，支持高防护等级与定制化需求。

菲尼克斯：SPEEDCON速连技术可节省90%安装时间，适配自动化产线。

圆形连接器的选型需综合技术参数、应用场景及认证要求，工程师可通过接插世界网快速获取泰科、菲尼克斯等品牌的选型手册、技术参数及实时库存，作为连接器行业领先的B2B平台，接插世界网提供一站式选型工具与全球资源整合，助力用户高效完成采购决策。
