微型圆形连接器分类全解析：结构、应用与选型指南
微型圆形连接器凭借紧凑设计、高密度布局及抗干扰能力，成为医疗设备、工业自动化及消费电子的核心组件，本文基于IEC标准与行业实践，解析微型圆形连接器的分类逻辑、技术特性及适配场景，助力用户高效匹配需求。
一、微型圆形连接器按结构设计分类

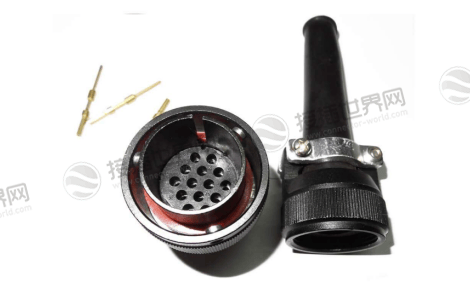

1. 螺纹锁紧型
特点：通过螺纹旋紧实现连接，密封性优异(IP68)，抗振动性能强(50m/s²)，适配严苛环境(如工业机器人)。

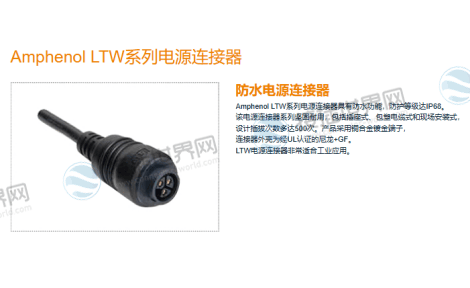

代表型号：Amphenol LTW系列(M5/M8规格)，支持10A电流与1000V耐压。
2. 卡扣快插型
特点：1/4圈快速锁定，插拔寿命>5000次，适用于频繁维护场景(如传感器接口)。
典型应用：TE Connectivity的DEUTSCH DT系列，适配车载电子与自动化产线。

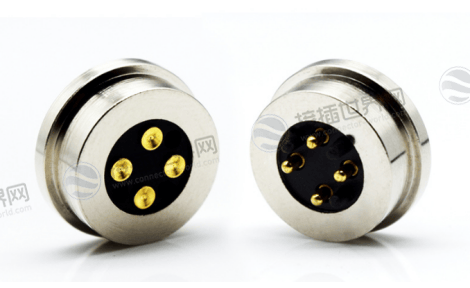

3. 磁吸式
特点：非接触式磁力吸附，支持360°旋转，适用于可穿戴设备与无人机(如Molex Micro-Fit 3.0)。
二、微型圆形连接器按应用领域分类
1. 医疗设备
技术要求：生物兼容性材料(如PEEK绝缘体)，耐高温灭菌(>134℃)，屏蔽性能>30dB。
适配型号：LEMO FGG微型系列，支持高频信号传输(如内窥镜成像)。

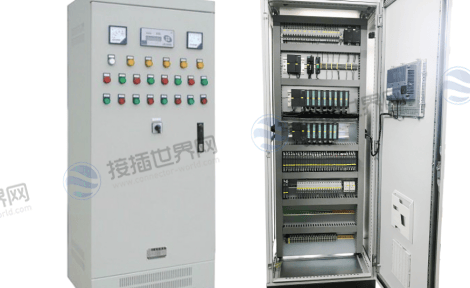

2. 工业自动化
核心需求：IP67防护、抗电磁干扰(EMI)，适配M12/M8接口(如Binder 713系列)。
场景案例：PLC控制柜信号传输，针脚密度达24芯(间距1.27mm)。
3. 消费电子
设计重点：微型化(外径≤3mm)、低功耗，如Hirose DF63系列用于TWS耳机充电触点。
三、按防护等级分类
1. 普通防护型(IP40/IP44)
特点：防尘防溅，适用于室内设备(如智能家居控制板)。
2. 高防护型(IP67/IP68)
特点：全密封结构，耐水下1米浸泡，适配户外设备(如Amphenol ASGTC系列)。
3. 军工级防护(MIL-STD-810G)
特点：耐盐雾>500小时，抗冲击100g，如Cristek微型连接器适配航空航天设备。
四、微型圆形连接器按电气性能分类
1. 信号传输型
参数要求：高频性能(>10GHz)，接触电阻<5mΩ，如TE Connectivity的NanoRF系列。
2. 电力传输型
参数要求：电流承载>20A，耐压>600V，如菲尼克斯M23电源连接器。
3. 混合型
集成设计：电源+信号复合接口(如Molex MX150L系列)，减少设备布线复杂度。
五、微型圆形连接器按安装方式分类
1. 板端直插式
特点：直接焊接于PCB板，节省空间(如JST SH系列，高度仅3.5mm)。
2. 线缆引线式
特点：自带屏蔽线缆(如PUR材质耐弯折)，适配移动设备(如Omnetics微型线束)。
微型圆形连接器的分类需综合结构特性与应用场景，选型时需重点关注防护等级、电气性能及空间限制，通过接插世界网，用户可快速获取Amphenol、TE等品牌的全系列参数、3D模型及实时库存，并享受一站式采购服务。作为连接器行业领先B2B平台，接插世界网以精准搜索与全球资源整合，助力用户高效完成微型化设备连接方案设计。
