XH2.54端子引脚如何换正负极?步骤详解与安全操作指南

XH2.54端子极性接反可能导致电源短路或信号异常，尤其在工业控制、新能源设备中需快速修正，本文基于JST、泰科等品牌技术规范，从工具准备、操作步骤到测试验证，系统解析正负极更换流程，确保用户操作安全合规。

一、准备工作与安全须知

1. 工具清单

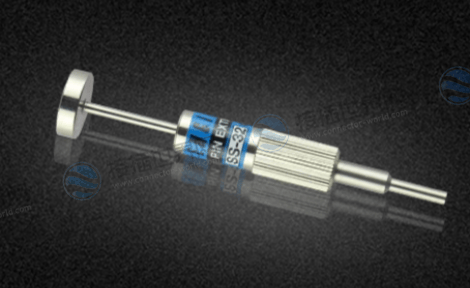

退针器：专用XH2.54退针工具(如JST PA-21)，避免端子损伤。

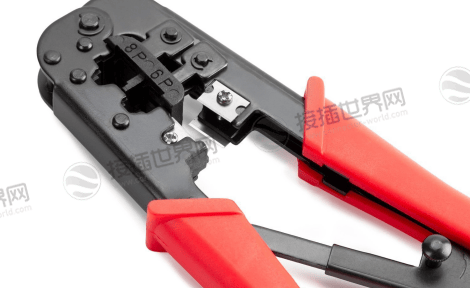

压线钳：校准后的棘轮式压线钳(如SN-28B)，压力范围30-50N。

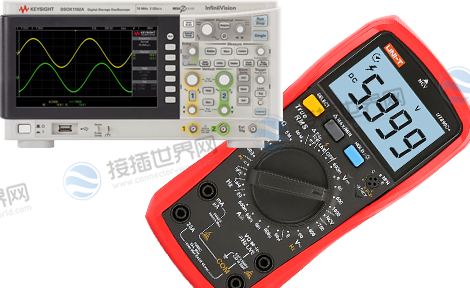

测试设备：万用表、示波器(验证极性及信号完整性)。

2. 安全规范

断电操作：确保设备完全断电，防止短路或触电。

防静电措施：佩戴防静电手环，避免ESD损伤敏感电路。

二、更换正负极的步骤详解

1. 识别原极性配置

查看接口定义：

参考设备手册或PCB丝印(如“+”对应1号引脚，“-”对应末位引脚)。

使用万用表检测现有线束极性(红表笔接疑似正极，黑表笔接负极，电压显示正值则为正确)。

2. 拆卸错误端子

退针操作：

步骤1. 将退针器插入塑胶外壳对应端子的卡扣槽。

步骤2. 轻压退针器，同时向外拉导线，取出端子。

注意：避免暴力拉扯导致端子变形或外壳损坏。

3. 调整极性并重新压接

线序调换：

将原正极(如红色线)与负极(黑色线)的端子位置对调。

示例：原1号引脚接红线(+12V)，4号引脚接黑线(GND)，调换后1号接黑线，4号接红线。

重新压接：

步骤1. 剥线5-6mm，确保导体无损伤。

步骤2. 将导线插入对应端子，使用压线钳二次压接(先导体后绝缘层)。

4. 组装与验证

外壳重组：按调整后的顺序插入端子，确保卡扣锁定。

极性测试：

通断测试：万用表蜂鸣档确认正负极通路(电阻≤20mΩ)。

电压测试：上电后测量端子间电压，确认极性正确(如+12V变为-12V需再次调整)。

三、常见问题与风险规避

1. 端子损坏

原因：退针器使用不当或压接力过大。

解决：更换新端子(推荐泰科AMP系列)，按压线钳刻度调整压力。

2. 信号干扰

现象：调整后通信误码率升高。

解决：检查屏蔽层接地(如双绞线屏蔽层接外壳GND引脚)。

3. 外壳卡扣断裂

预防：选用耐高温材质外壳(如PA66)，避免反复插拔超30次。

四、预防极性接反的设计建议

1. 物理防误插

键槽定位：采用非对称外壳设计(如泰科AMP Mate-N-Lok)，反向无法插入。

色标统一：红色端子/线缆固定为正极，黑色为负极。

2. 电路保护

二极管防护：在电源输入端并联防反接二极管(如1N4007)，避免反向电压损坏设备。
