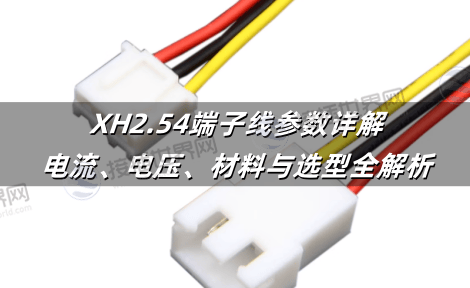

XH2.54端子线参数详解：电流、电压、材料与选型全解析

XH2.54端子线因其间距适中、可靠性高，成为工业控制、消费电子及电源模块的常用连接组件，本文基于JST行业标准及泰科、莫仕等品牌产品数据，从电气性能、材料特性、环境适应性等维度，深度解析XH2.54端子线的技术参数与选型逻辑，助力用户精准匹配需求。

一、核心电气参数

1. 电流与电压

额定电流：3A(AC/DC)，短时过载可达5A(持续10秒)。

耐压等级：1000V AC(端子间)/ 500V AC(端子对壳体)，适配低压控制与信号传输场景。

2. 接触电阻与绝缘性能

接触电阻：≤20mΩ(镀锡铜合金触点)，高频场景建议镀金处理(≤10mΩ)。

绝缘电阻：≥1000MΩ(常温下500V DC测试)，湿热环境下(40℃/95% RH)≥100MΩ。

二、材料与结构规范

1. 接触件材质

端子材料：磷青铜(C5191)镀锡，导电率≥20% IACS，弹性寿命>50次插拔。

镀层厚度：镀锡层≥0.76μm(JST标准)，镀金层≥0.4μm(高频/高可靠性场景)。

2. 绝缘材料

壳体材质：PA66(尼龙66)，耐温-40℃~105℃，阻燃等级UL94 V-2。

线材绝缘层：PVC(耐温80℃)或硅胶(耐温150℃)，截面积适配AWG22-AWG28(0.3-0.8mm²)。

3. 机械结构

间距：2.54mm(0.1英寸)，适配标准PCB孔距。

插拔力：单针插拔力3N~20N，塑胶外壳锁紧力≥30N。

三、环境适应性参数

1. 温度范围

工作温度：-25℃~85℃(PA66壳体)，高温场景可选LCP材质(-40℃~125℃)。

存储温度：-40℃~105℃，避免长期湿热环境导致绝缘老化。

2. 防护与耐久性

防护等级：IP20(无密封设计)，需外加防护套提升至IP67。

插拔寿命：>30次(带镀层端子)，镀金端子可达>50次。

四、应用场景与选型建议

1. 工业控制

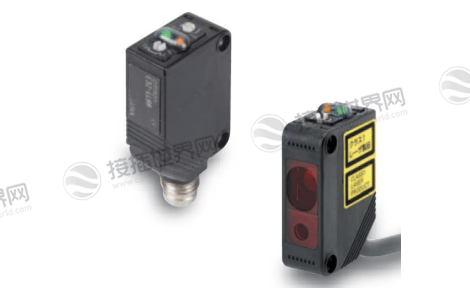

适配场景：PLC信号传输、传感器接口(如欧姆龙光电传感器)。

选型要点：优先镀金端子(抗氧化)、硅胶线(耐油污)。

2. 消费电子

适配场景：家电控制板、LED显示屏。

选型要点：低成本PVC线材，截面积0.5mm²(AWG24)。

3. 电源模块

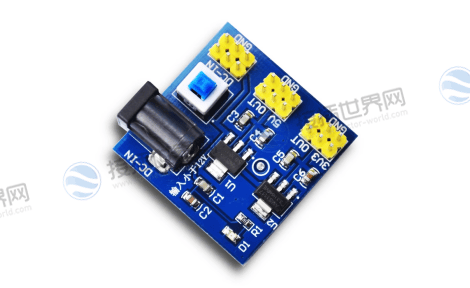

适配场景：DC电源输入/输出接口。

选型要点：端子镀锡加厚(载流5A)，线材截面积≥0.75mm²(AWG22)。

五、常见问题与解决方案

1. 接触不良

原因：端子压接不牢或镀层磨损。

解决：使用校准后的压线钳(如JST PA-09)，压力范围30-50N。

2. 绝缘层破裂

原因：线材弯曲半径过小(应>6倍线径)或材质老化。

解决：更换硅胶线并加装螺旋护套。

3. 插拔困难

原因：塑胶外壳公差过大或端子变形。

解决：选用品牌外壳(如泰科AMP系列)，公差±0.05mm。

XH2.54端子线的参数选型需综合电气性能、环境要求及成本因素，通过接插世界网，用户可快速获取JST、泰科等品牌的全规格参数、3D模型及实时库存，并享受一站式采购服务，作为连接器行业领先B2B平台，接插世界网以精准搜索与全球资源整合，助力用户高效完成设备连接方案设计。
