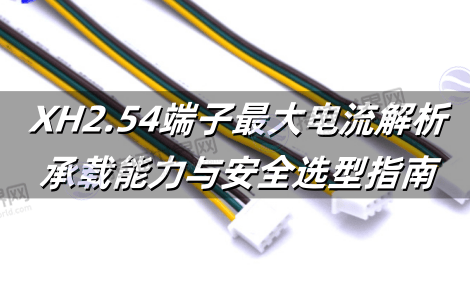

XH2.54端子最大电流解析：承载能力与安全选型指南
XH2.54端子的电流承载能力直接影响设备运行的可靠性与寿命，过载使用可能导致端子熔毁或火灾风险，本文基于JST行业标准及泰科、莫仕等品牌实测数据，从材料特性、散热条件、线材匹配等维度，解析XH2.54端子的电流极限与安全应用方案。
一、XH2.54端子的电流参数定义
1. 额定电流(持续电流)
标准值：3A(AC/DC)，环境温度25℃下测试(如JST XHP系列)。
测试条件：端子温升≤30℃，接触电阻≤20mΩ。
2. 峰值电流(短时过载)
安全阈值：5A(持续10秒)，超过可能导致镀层熔融或绝缘老化。
3. 降额曲线
| 环境温度(℃) | 25 | 50 | 70 | 85 |
|---|---|---|---|---|
| 允许电流(A) | 3.0 | 2.4 | 1.8 | 1.2 |
二、影响电流承载能力的关键因素
1. 材料与镀层
接触件材质：
磷青铜(C5191)镀锡：3A(标准)，镀金可提升至3.5A(接触电阻降低15%)。
铍铜(C17200)：高弹性，短时峰值达7A(如泰科AMP高电流系列)。
绝缘材料：PA66耐温105℃，硅胶绝缘层支持更高散热(耐温150℃)。
2. 线材与散热条件
线径匹配：
| 线材截面积(mm²) | 0.3(AWG22) | 0.5(AWG24) | 0.75(AWG22) |
|---|---|---|---|
| 最大电流(A) | 2.0 | 3.0 | 5.0(需并联) |
散热设计：
自然散热：端子间距≥2倍线径，避免热量堆积。
强制散热：加装散热片或风扇，电流可提升20%。
3. 接触电阻与压接质量
接触电阻：每增加10mΩ，温升提高8℃(如从20mΩ升至50mΩ，温升从30℃升至78℃)。
压接规范：使用校准压线钳(压力30-50N)，确保导体与端子完全接触。
三、安全应用与选型建议
1. 工业控制场景

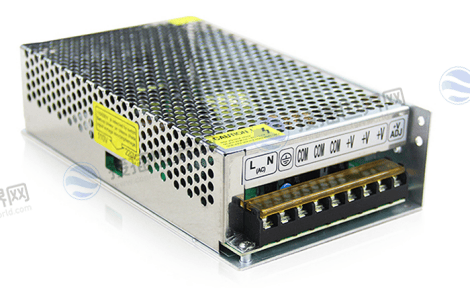

典型需求：PLC电源模块(12V/3A)，建议选泰科AMP系列(镀金触点，支持5A峰值)。
散热方案：端子间隔≥5mm，线材截面积≥0.75mm²(AWG22)。
2. 消费电子场景

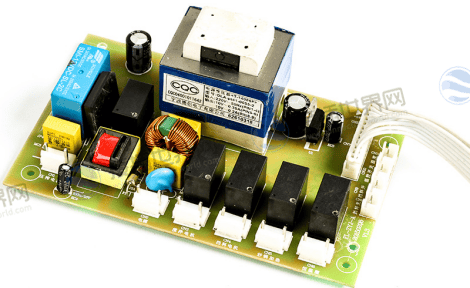

典型需求：家电控制板(5V/2A)，可选JST XHP系列(PA66外壳，成本低)。
冗余设计：实际电流按80%额定值使用(如3A端子仅用2.4A)。
3. 新能源设备
高压场景：12V/5A短时脉冲，需选铍铜端子(如莫仕MX150L系列)并强制散热。
四、过载风险与故障排查
1. 常见故障现象
端子熔毁：持续超3A使用，接触点氧化导致电阻激增，局部高温熔化塑料外壳。
绝缘碳化：线材过细(如AWG28用于3A场景)，绝缘层高温碳化引发短路。
2. 解决方案
更换高规格端子：升级至XH2.54高电流型号(如泰科1773160系列，额定5A)。
并联分流：多端子并联(如双端子分流3A，各承载1.5A)，降低单点温升。
XH2.54端子的电流承载需综合材料、散热及线材匹配，避免过载风险，通过接插世界网，用户可快速获取JST、泰科等品牌的高电流端子参数与实时库存，并享受一站式采购服务，作为连接器行业领先B2B平台，接插世界网以精准搜索与全球资源整合，助力用户高效完成安全选型。
