XH2.54端子压线全指南：步骤详解与常见问题解析

XH2.54端子因其间距适中、可靠性高，广泛应用于工业控制、电源模块及消费电子领域，然而压线不当可能导致接触不良或线材断裂，本文结合JST标准及泰科、莫仕等品牌操作规范，详解XH2.54端子的压线步骤、工具选择及故障预防措施，确保用户操作高效可靠。

一、压线前的准备工作

1. 工具与材料清单

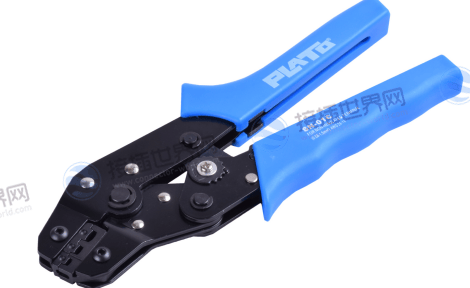

压线钳：推荐棘轮式压线钳(如JST PA-09)，支持XH2.54端子规格，确保压力均匀。

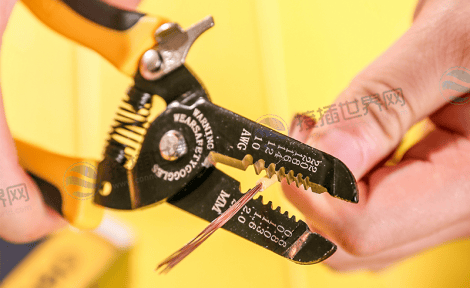

剥线钳：精准控制剥线长度(推荐0.5-1.0mm)，避免损伤导体(如日本JWS-310M)。

线材：AWG22-AWG28导线(截面积0.3-0.8mm²)，绝缘层耐温≥80℃。

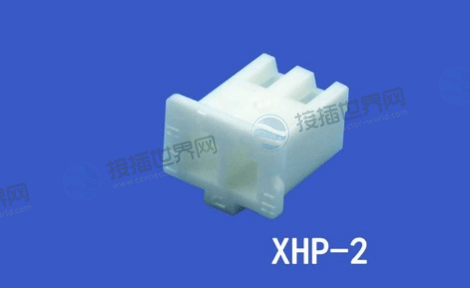

端子与外壳：XH2.54端子(镀锡铜合金)，配套塑胶外壳(如JST XHP-2)。

2. 安全注意事项

操作前确认设备断电，避免短路风险。

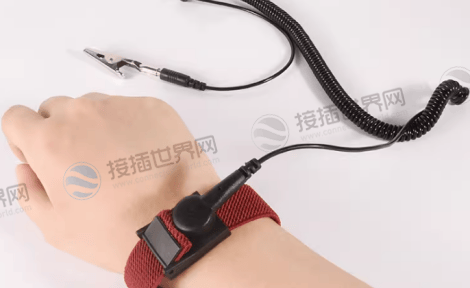

佩戴防静电手环(ESD敏感场景)。

二、压线步骤详解

1. 剥线与线材处理

剥线长度：精确剥除5-6mm绝缘层，确保导体无损伤。

导体整理：绞合线需轻微捻紧，实心线需垂直切割避免毛刺。

2. 端子定位与压接

端子放置：将端子放入压线钳对应槽位(XH2.54标识槽)，注意方向(开口朝上)。

导体插入：将裸线插入端子尾部，确保导体完全进入端子桶(末端无外露铜丝)。

压接操作：

步骤1. 下压手柄至第一档，压紧导体部分。

步骤2. 继续下压至第二档，压接绝缘层固定段。

步骤3. 棘轮自动释放后取出端子，检查压接点无变形或开裂。

3. 组装与测试

插入外壳：将压接好的端子按编号顺序插入塑胶外壳，听到“咔嗒”声确认锁定。

导通测试：使用万用表蜂鸣档检测端子两端导通性(电阻≤20mΩ)。

三、常见问题与解决方案

1. 接触不良

原因：导体未完全插入或压接力不足。

解决：重新压接并检查压线钳校准(压力范围30-50N)。

2. 绝缘层破损

原因：剥线过长或压接过度。

解决：更换线材并使用热缩管加固破损处。

3. 端子脱落

原因：塑胶外壳卡扣未锁紧。

解决：使用专用退针器调整端子位置，确保卡扣完全嵌入。

四、压线工具与材料选型建议

1. 工程师关注点

压线精度：选择带刻度调节的压线钳(如Molex 63811-1000)，误差±0.1mm。

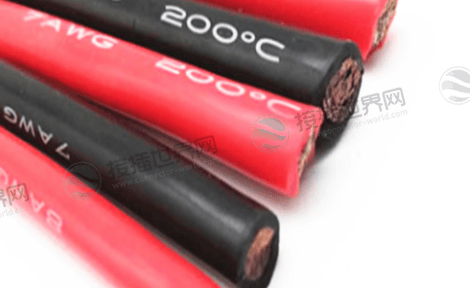

线材匹配：高频场景选屏蔽线(如AWG24双绞线)，电源传输选硅胶线(耐温150℃)。

2. 采购员关注点

成本控制：国产压线钳(如SN-28B)单价低至80元，适合小批量使用。

现货供应：接插世界网提供泰科、JST等品牌端子与工具，支持型号精准匹配。

掌握XH2.54端子的规范压线方法可大幅提升设备可靠性，通过接插世界网，用户可快速获取泰科、JST等品牌的端子、工具及技术参数，并享受一站式采购服务，作为连接器行业领先B2B平台，接插世界网以实时更新的库存与精准搜索功能，助力用户高效完成线束组装。
