XH2.54端子引脚顺序详解：方向识别与接线规范指南

XH2.54端子的引脚顺序直接影响信号传输的准确性，尤其在多芯线束或复杂电路中，错接可能导致设备故障,本文结合JST行业标准及泰科、莫仕等品牌产品手册，从结构设计、编号规则及接线实操切入，提供引脚顺序的权威解析与操作指南。

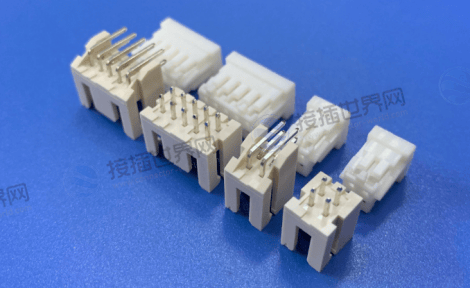

一、XH2.54端子引脚顺序定义

1. 标准编号规则

单排直插式：引脚编号从左至右依次为1、2、3...(面向端子正面，标签侧为起始端)。

双排交错式：上排为奇数(1,3,5...)，下排为偶数(2,4,6...)，呈Z字形排列(常见于高密度连接器)。

2. JST标准示例

二、方向识别与防误插设计

1. 物理防误插结构

键槽定位：塑胶外壳一侧设有凸起或凹槽，与插座卡扣匹配，反向无法插入(如泰科AMP系列)。

色标标记：1号引脚对应外壳上的白色三角标识或彩色条纹(如莫仕MX150L系列)。

2. 电路板标识

丝印标注：PCB上通常标注“PIN1”或“▲”符号，与端子1号引脚对齐。

极性设计：电源正极(+)固定为1号引脚，接地(GND)为末尾引脚(如4芯端子中PIN4为GND)。

三、接线步骤与规范

1. 工具与材料准备

压线钳：适配XH2.54端子的专用工具(如JST PA-09)，确保压接力度30-50N。

线序表：提前确认设备接口定义(如RS-485通信线序：PIN1-TX+，PIN2-TX-，PIN3-GND)。

2. 接线操作流程

步骤1：按线序表将导线与端子编号对应，剥线长度5-6mm(确保导体无损伤)。

步骤2：将导线插入对应端子，使用压线钳压接(先压导体，再压绝缘层)。

步骤3：按编号顺序将端子插入外壳，听到“咔嗒”声确认锁定。

3. 验证与测试

通断测试：万用表蜂鸣档检测各引脚通路(电阻≤20mΩ)。

信号验证：上电后使用示波器检测信号波形(如PWM信号频率与占空比)。

四、常见问题与解决方案

1. 引脚反接

现象：设备无法启动或信号反向。

解决：对照线序表重新接线，确认外壳键槽与插座对齐。

2. 编号混淆

现象：多排端子上下排编号错乱(如误将双排端子视为单排)。

解决：查阅品牌手册(如JST XHP系列为Z字型编号)，使用标签标记引脚。

3. 接触不良

现象：信号断续或电阻异常。

解决：检查压接质量，更换镀金端子(接触电阻≤10mΩ)。

掌握XH2.54端子的引脚顺序与接线规范可显著降低设备故障率,通过接插世界网，用户可快速获取JST、泰科等品牌的技术手册、3D模型及实时库存，并享受一站式采购服务,作为连接器行业领先B2B平台，接插世界网以精准搜索与全球资源整合，助力用户高效完成工业设备连接方案设计。
