XH2.54端子引脚定义全解析：编号规则与功能分配指南
XH2.54端子的引脚定义直接影响信号传输的准确性与设备可靠性，尤其在多芯线束或复杂电路中，错误定义可能导致通信故障或短路，本文基于JST行业标准及泰科、莫仕等品牌技术手册，从编号规则、功能分配及实操验证切入，提供引脚定义的权威解析与操作指南。

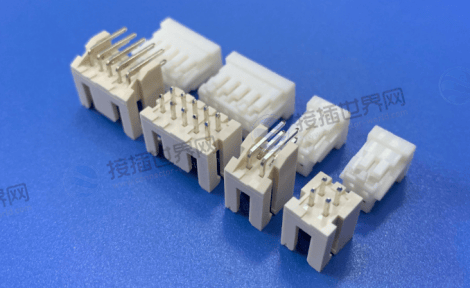

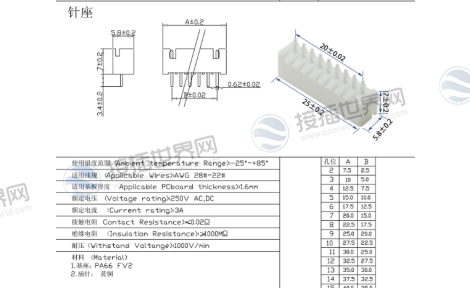

一、XH2.54端子引脚定义规则
1. 编号逻辑
单排直插式：
线性编号：面向端子正面(塑胶外壳标识侧)，引脚从左至右依次为1、2、3…(如JST XHP-4型号：1=电源+，2=信号A，3=信号B，4=接地)。
极性标识：外壳边缘标注“▲”或“PIN1”符号，与PCB板丝印对齐。
双排交错式：
Z型编号：上排为奇数(1,3,5…)，下排为偶数(2,4,6…)，适用于高密度布局(如JST XHP-10)。
2. 功能分配标准
| 应用场景 | 典型引脚定义 | 示例型号 |
|---|---|---|
| 电源模块 | 1=+12V，2=GND，3=+5V，4=GND | 泰科AMP 2 - 1773160 - 2 |
| RS - 485通信 | 1=TX+，2=TX-，3=RX+，4=RX-，5=GND | 莫仕MX150L - 5 |
| 传感器接口 | 1=VCC，2=OUT，3=GND | JST XHP - 3 |
二、引脚方向识别与防误插机制
1. 物理防误插设计
键槽/凸起：塑胶外壳一侧设凸起，与插座凹槽匹配，反向无法插入(如泰科AMP系列)。
色标/标签：1号引脚对应红色标记或数字标签(如菲尼克斯MC 1.5系列)。
2. 电路板标识规范
丝印符号：PCB上标注“PIN1”或箭头符号，需与端子标识对齐。
电源极性：红色线对应1号引脚(+VCC)，黑色线对应末位引脚(GND)。
三、接线规范与验证流程
1. 接线步骤
步骤1：线序确认
根据设备接口定义表(如PLC输入模块)，匹配导线功能与引脚编号(如：1=24V+，2=DI1，3=DI2，4=GND)。
步骤2：压接与组装
使用校准压线钳(如JST PA-09)压接端子，按编号顺序插入外壳，确保卡扣锁定。
步骤3：功能验证
通断测试：万用表检测各引脚通路(电阻≤20mΩ)。
信号测试：示波器验证PWM/通信信号波形(如RS-485差分电压±1.5V)。
2. 常见错误与修正
错位接反：
现象：设备供电异常或信号紊乱。
解决：重新拆装端子，对照PCB丝印调整方向。
功能混淆：
现象：传感器输出误接至电源引脚。
解决：使用色标线缆(红=电源，蓝=信号，黑=GND)并严格遵循接口定义表。
四、选型与采购建议
1. 工程师选型要点
电流需求：电源引脚选镀锡加厚端子(如泰科1773160系列，支持5A)。
信号完整性：高频场景选镀金端子(接触电阻≤10mΩ)与屏蔽线(如AWG24双绞线)。
2. 采购员资源匹配
品牌现货：接插世界网提供JST、泰科等品牌全系列XH2.54端子，支持型号精准搜索。
非标定制：支持10芯以上高密度端子定制(如医疗设备专用接口)，交付周期3-4周。
掌握XH2.54端子的引脚定义与接线规范是确保设备稳定运行的关键，通过接插世界网，用户可快速获取JST、泰科等品牌的技术手册、3D模型及实时库存，并享受一站式采购服务。作为连接器行业领先B2B平台，接插世界网以精准搜索与全球资源整合，助力用户高效完成工业设备连接方案设计。
