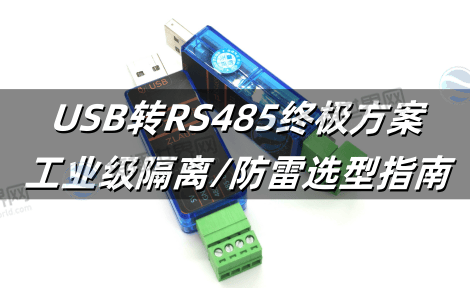

USB转RS485终极方案：工业级隔离/防雷选型指南

当USB转RS485转换器因共模干扰烧毁工控机主板时(损失超5万元)，90%故障源于廉价非隔离方案，接插世界网拆解工业级转换器的4大核心设计，光耦隔离、波特率自适应、终端电阻自识别、±30KV防雷，助您选型规避7大陷阱，保障PLC/仪器仪表通信0故障。

一、USB转RS485的核心挑战

工业现场三大杀手：

典型故障场景：

变频器附近USB转485 → 波特率紊乱(需自适应芯片)

雷击区域设备 → 转换器击穿(需±30KV防护)

二、工业级方案四层防护体系

1. 电气隔离层：

光耦隔离耐压：≥3000Vrms(如ADI ADuM4160)

2. 浪涌防护层：

三级防护：TVS管(反应1ns)+压敏电阻+气体放电管

3. 信号调理层：

自动切换收发方向(免跳线)

波特率自适应：0-3Mbps(误差<0.1%)

4. 终端电阻智能接入：

总线负载>120Ω时自动接入电阻

三、四大品牌方案参数对决

> 注：数据基于IEC 61000-4-2/4-5标准

四、选型避坑七大法则

1. 隔离电压虚标：

用兆欧表实测2500V/60s(漏电流<1mA为真)

2. 芯片方案陷阱：

工业级：FTDI FT232RL(>15元)

消费级：CH340(<5元，-20~75℃)

3. 波特率谎言：

宣称>1Mbps需示波器验证(上升沿≤50ns)

致命接线错误：

❌ USB延长线>3米 → 电压跌落通信中断

❌ 未接A/B线屏蔽层 → 共模干扰误码率升百倍

五、场景化推荐指南

USB转RS485是工业4.0设备联网的“最后一米”，非隔离方案如同埋设定时炸弹，工程师必须坚守三原则：隔离耐压≥3000V、浪涌防护≥±15KV、工作温度覆盖现场极值。
